產品簡介

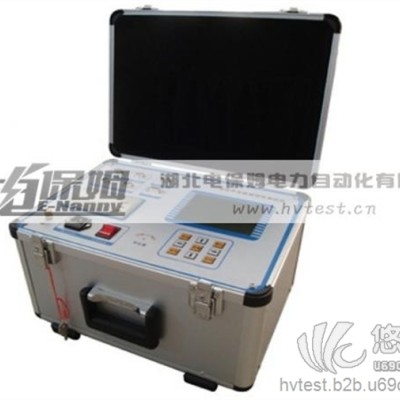

DBM-8000高壓開關動特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。

在進行高壓開關規定項目參數測試的同時，儀器能夠提供精確的特性曲線和相應的分析計算功能。針對不同開關的不同測試要求，本儀器具有豐富完善的用戶自定義功 能。本儀器內置隔離型可調直流電源及開關操作命令模擬控制模塊，試驗時可通過內附直流電源直接控制開關分、合閘、重合閘操作，具有自動或手動進行動作電壓 試驗功能。本儀器可進行各種類型（多油，少油，SF，真空等）和廠家（進口，國產）的高壓開關有關機械特性參數（時間、速度、同期、行程、彈跳、線圈電流等）測試與特性分析。

產品特點

l 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作

l 可檢測并提示6斷口的連接狀態，方便用戶檢查接線；

l 機內可存儲100組測試結果；

l 大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便；

l 儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀；

l 機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；

l 本儀器可進行電動分合測試和手動分合測試；

l 可進行高、低電壓實驗。

技術指標

1. 時間測量：6路

l 固有分閘（合閘）時間

l 分閘（合閘）相內不同期

l 分閘（合閘）相間不同期

l 合閘（分閘）彈跳時間（彈跳次數）

l 測試范圍：0.1ms～999.99ms

l 準確度：0.5%±（1%讀數+2個字）

2. 速度測量：剛分（剛合）速度

l 指定時間段（行程段或角度段）平均速度

l 分閘（合閘）最大速度

l 測速范圍：1mm傳感器 0.01～25.00m/s，

l 0.1mm傳感器 0.001～2.50m/s

l 0.5°角度傳感器 1周波/ 0.5°

3. 行程測量：動觸頭行程（行程）

l 接觸行程（開距）

l 過沖行程或反彈行程（幅值）

l 傳 感 器：50mm，分辨率:0.1mm

l 傳 感 器：300mm（選配），分辨率:1mm

l 360線傳感器：360о，分辨率:0.5о ，準確度： ±1%

4. 顯 示 屏：320×240液晶屏，對比度可調

5. 數據存儲：可存儲100組測量數據

6. 打 印 機：高速熱敏打印機

7. 交流電源：AC 220V ± 10%；50Hz ± 2%

8. 直流電源：輸出電壓：30～245V連續可調，輸出電流：≤ 15A(短時)

9. 主機體積：380×280×140mm

10. 重    量：5kg

11. 使用環境：-10℃~+50℃

12. 相對濕度：≤90%
