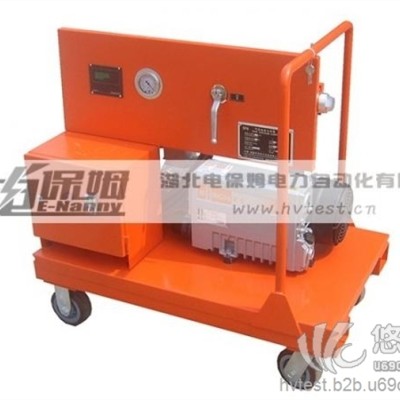

產品簡介

    DBM-QC系列SF6氣體抽真空充氣裝置主要用SF6氣體斷路器、電器的安裝、運行、維護時抽真空、真空測定、充入SF6氣體、補充SF6氣體等。具有體積小、抽速快等特點

該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由真空泵、指針式真空表、調節(jié)閥、輸氣管以及維護SF6斷路器的必須的閥門和儀表控制部件組成，具有如下主要功能：

1.對SF6電器進行抽真空及真空測量。
2.對SF6電器充氣。

產品特點

l 抽真空充氣速效高、能耗少

l 電源設有相序自動換相系統

l 高精度熱偶真空計，簡潔實用

l 設計先進，功能齊全，結構合理，操作簡潔明了

l 裝置控制系統采用最新技術的SF6專用閥門

l 設備采用移動式結構，方便現場使用，便于移動，不傷害地面

l 整機體積小、總量輕、噪聲低

技術參數

1. 裝置極限真空度小于10Pa

2. 裝置年泄漏率小于1%

3. 充氣系統壓力小于0.8Mpa

4. 系列型號：

選配配置

1、真空泵：采用ZXZ系列或德國BUSCH、LEYBOLD

2、真空計：采用數顯真空計ZDR-I型或GD881型

3、閥門采用不銹鋼波紋管截止閥或進口球閥，既能與氣瓶相連，也能通過減壓閥與充氣皮管相連。兩種接頭可供選擇。

4、采用DDC-JQ真空電磁擋板閥與真空泵相接?？煞乐钩檎婵者^程中可能發(fā)生的返油現象。

5、電器控制系統：正轉命令

6、充入氣體壓力的控制用減壓閥調節(jié)。

7、抽真空連接管路和充氣管路各1根5米。

8、可選氣瓶存放裝置

備注：本工廠可根據用戶特殊要求定制各種配置回收裝置。
