一、概述：

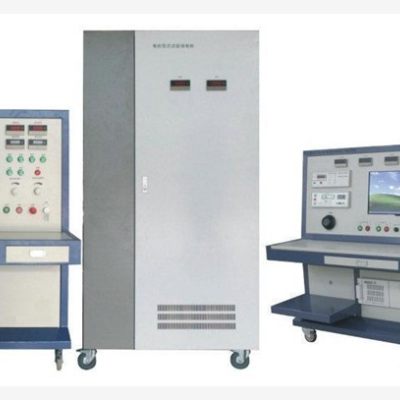

電機出廠自動測試系統，能夠在線自動完成對電機整機要求的檢驗測試，可廣泛適用于各類交流電機（單相、三相、異步、同步），家用電器電機，直流電機，步進電機，微型馬達等產品。
二、產品特點說明：
1、 一次接線全部檢測，速度快，效率高。
2、 所有測試參數自動判斷合格與否，軟件可以設置上限限報警值。
3、 所有測試參數自動記錄、保存與打印。
4、 可以增加產品掃描槍查詢功能實現對測試產品的查詢。
5、 可以實現手動/自動測試，實現人機對話，用于流水線快速測試場合。
6、 智能測試軟件一次設置，永久保存，任意調用無需更改參數。
三、功能：
1、安全測試：耐壓、絕緣、匝間測試
2、電阻測試：繞線電阻
3、功率測試：測試空載電壓、電流、空載功率、功率因數、頻率
四、擴充功能：
1、LCR測量
2、查詢軟件
五、主要特點：
1、開放的系統架構：
采用開放式系統架構，軟件及硬件可根據客戶的需要進行自由擴充，即使在產品交付后仍有預留空間和接口增加功能，便于使用者產品轉型或規格調整，使客戶一次投入，長期受益。
2、精密的儀器系統：
與同類產品采用強電柜模式不同，測量測試儀器組成，所有測試信號均由儀器自行產生，自動測量，測試精度高、速度快，根除電網波動對測試結果影響，使測試結論更準確、穩定、可信賴。
3、高效的測試速度：
采用專為系統優化的高速并行串口技術，流水線測試技術，測試速度達到最優。配合雙工位或多工位線控操作裝置，更可提高生產線效率。
4、便捷的線控操作：
全數字化操作界面，液晶顯示，智能化界面，幫助系統，大大降低對儀器操作者的專業素質要求，使操作更為簡單、快捷。
六、測試項目：
1、電氣強度：檢查相殼與繞組是否絕緣不良或短路；線圈繞組與外殼、線圈相間施加一定時間的工頻高壓
2、絕緣電阻：檢查繞組對外殼有無嚴重漏電或短路；線圈繞組與外殼間施加一定時間的直流高壓
3、匝間絕緣：檢查繞組匝間、相間是否絕緣不良或短路；線圈兩端施加一定幅值、波形的沖擊電壓
4、相間電阻：檢查繞組是否斷線、圈數超差、嚴重短路；測量繞組直流電阻值
5、空載功率測試：檢測電機出廠功率是否有電流過大或機械故障；給電機通額定工作電壓使電機能運轉
七、技術參數
1、電氣強度（耐電壓測試）
電壓范圍：0.10～3.00kVAC / 100W
泄漏電流：0.10～2.00/20.00mA 精度： ±5%
2、絕緣電阻：
量范圍：5～500MΩ
電壓DC：500V 精度： ±5%
3、匝見沖擊耐壓測試
測試電壓：0.10～3.00kV 精度： ±5%
采集頻率：5k～20MHz
沖擊能量：250/500mJ
4、繞組電阻：
測量范圍：0.1mΩ～10.00kΩ 精度： ±0.2%
5、空載功率測試：
電壓范圍：10-1200VAC/DC 電流：5A/20A/50A/100/200/300/500/1000A 精度 ±5%
6、附件/工裝：測試線/測試夾
7、控制主機：工控主機、液晶顯示器
八、系統配置詳細清單
1、電機出廠系統控制柜（含控制模塊及元器件）
2、智能耐壓測速模塊
3、智能絕緣測試模塊
4、直流微電阻測試模塊
5、匝間高壓沖擊模塊
6、電參數測量模塊
7、大功率強電柜（電流分檔5A/20A/50A/100A ）
8、華南工控主機（含鍵盤、鼠標）
9、液晶顯示器
10、高速采集卡
11、通訊線、信號線、電源線
12、數字電壓表頭
13、可編程控制器PLC
14、說明書、合格證、保修卡
15、測試軟件及刻錄光盤
16、掃描槍及查詢軟件（選配）
|
