現場進行繼電保護檢驗以及開關檢修試驗時，為了確保運行中直流系統的安全，防止因?yàn)檎`解接線，勿碰、誤試驗等原因造成直流失地、直流短路、直流空開越級跳閘、交流串入直流等異常事故，甚至造成保護和開關誤動的嚴重后果，因此相關規定：禁止從運行設備上直接取得試驗電源。

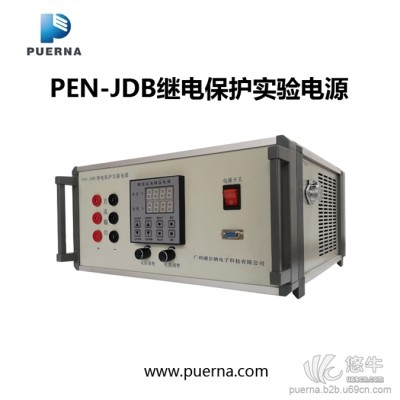

浦爾納公司根據上述規程的要求，開發出PEN-JDB移動式繼電保護試驗電源，安全、可靠，為現場繼電保護檢驗及開關實驗提供了安全可調的直流試驗電源，保證了試驗電源與運行直流電源徹底分開，防止一系列的安全隱患的發生。

技術參數

1 輸入電壓：AC220V±15%， 50Hz;當輸出電壓降低時允許輸入電壓下限相應下降。

2 輸出穩壓值可調范圍：(0～300)V；輸出恒流值可調范圍：(0～30)A。

3 源電壓調整率：穩壓≤0.5％；負載調整率：穩壓≤1％；恒流≤2％。

4 整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤1%。

5 輸出電壓：顯示準確度±1.5%；輸出電流：顯示準確度±2%。

6 開機輸出電壓過沖：≤2％。

7 絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。

8 絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；

輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。

9 整機過熱保護溫度閥值：(75～85)℃。

10 平均無故障時間：≥50000h。

11 外形尺寸：480(長)×300(寬)×210(高)mm（參考尺寸）；整機重量：凈重約16.5kg。

12 散熱風道：內部散熱風道前進后出。

13 整機重量：凈重8KG
