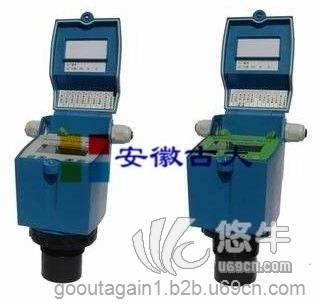

GDSL551 一體化超聲波物位計

一、 產品原理

古大GDSL551 一體化超聲波物位計
的工作原理是由換能器（探頭）發出 高頻超聲波脈沖遇到被測介質表面被反射回來，部分反射 回波被同一換能器***，轉換成電信號。超聲波脈沖以聲 波速度傳播，從發射到***到超聲波脈沖所需時間間隔與 換能器到被測介質表面的距離成正比。此距離值 S 與聲速 C 和傳輸時間 T 之間的關系可以用公式表示：S=CxT/2。

由于發射的超聲波脈沖有一定的寬度，使得距離換 能器較近的小段區域內的反射波與發射波重迭，無法識別， 不能測量其距離值。這個區域稱為測量盲區。盲區的大小 與超聲波物位計的型號有關。

二、產品特點

古大GDSL551 一體化超聲波物位計由于采用了先進的微處理器和獨特的 EchoDiscovery 回波處理技術，超聲波物位計可以應用于各種復雜工況。
“虛假回波學習”功能使得儀表在多個虛假回波的工 況下，可正確地確認真實回波，獲得準確的測量結果。換能器內置溫度傳感器，可實現測量值的溫度補償。 超聲波換能器采用聲學匹配之專利技術，使其發射 功率能更有效地輻射出去，提高信號強度，從而實現準 確測量。

三、 技術參數

測量范圍：液體 0.25～4m、0.4～8m、0.5～12m

過程連接：螺紋 G1?A、螺紋 G2A、吊架或鎖緊法蘭、不銹鋼 316L 材 料：

-換能器：PVDF、PU、/PC

-換能器密封：硅膠

-外殼塑料：塑料 PBT-FR；鋁

-外殼和外殼蓋之間的密封：硅橡膠

-接地端子：不銹鋼 供電電壓：

兩線制 -標準型：15～36VDC

-本安型：15～30VDC

四線制 24V DC±10%，220V AC±10%

輸出參數： (4～20)mA/HART 兩線制
