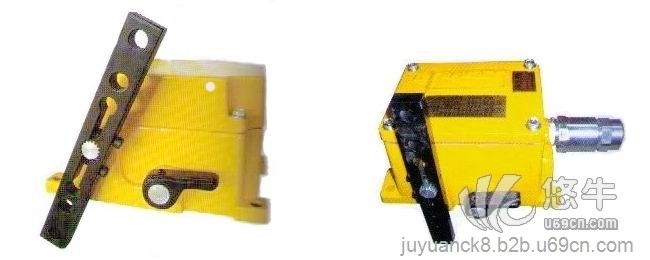

SPS-2D型雙向拉繩開關也稱緊急停機開關，是各類輸送機必備的安全保護裝置。主要用于輸送機的急停或一般正常關機。通常安裝在輸送機上并靠近檢修通道一側，便于就近操作。

SPS-2D拉線開關安裝在輸送機架的一側，鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應不超過24米，兩開關門的距離應不超過48米。當當外力作用于開關拉繩的任何一處位置時，即可使開關的拉桿旋轉，當拉桿旋轉20°時，開關輸出停機信號，同時開關鎖定，并保持該狀態。當開關復位時，必須按壓其復位按鈕，開關解鎖復位，拉桿回到正常位置。標準拉線開關防護等級為NEMA4，適用于室內外安裝。FM認證用于二級l類E、F和G組場合。表面經特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。

產品特點：

◆ 拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端。

◆ 通用的安裝設計使拉線形狀既可安裝在輸送機縱梁頂部也可安裝在其兩側。

◆ 堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理。

◆ 整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

◆ 結構件設計緊湊。

◆ 醒目的黑色臂桿襯托黃色或銀色殼體，易于辨別報警或正常狀態。

◆ 提供完整的附件，包括鋼絲繩、繩夾及拉線支撐螺栓。

◆ 手動杠桿復位。

◆ FM認證用于二類區域，增加隔離罩后可用于一類區域。

適用范圍：

適用于以下設備的緊急或正常停機

◇ 常規皮帶輸送機

◇ 梭式輸送機

◇ 裙邊式給料輸送機

◇ 斗式提升機

◇ 包裝生產線

◇ 堆料／取料系統，起重機，挖掘機

◇ 輪船裝卸系統

◇ 水平給料機

技術參數：

◆ 環境溫度：-15℃～+65℃

◆ 相對濕度：不大于90％

◆ 開關殼體：防水、防塵

◆ 觸點容量：SPDT(單刀雙擲）開關10A/500V

◆ 輸出接點：雙斷點 速動 純銀

◆ 工作拉力：大于2.5公斤即可

◆ 導線開口：二個，螺紋孔3／4”-14NPT

◆ 開關間最大間距：48米(水平)36米(傾斜)，每3米纜繩有一支撐。

◆ 復位方式：手動復位

◆ 鎖定角度：20

◆ 動作角度：30

◆ FM認證用于二級區域

◆ 可靠性：安全停機符合OSHA的要求，無故障工作三年

◆ 特殊表面處理適于高腐蝕環境；

◆ 整機重量：3.8kg

可選件：

▲ 專用鋼絲繩

▲ 支撐吊環

▲ 安裝支架

▲ 鋼絲繩卡頭
