訂貨須知 |
1.產品型號與名稱 2.中心距長度 3.公稱通徑DN(mm) 4.公稱壓力(MPa) 5.密封形式 6.接液材質 7.介質名稱或密度 8.工作溫度范圍 9.配套附件,遠傳液位變送及液位報警開關 10.伴熱選擇:電伴熱、夾套(氣、水、真空)伴熱或隔熱 11.是否配備緊固件

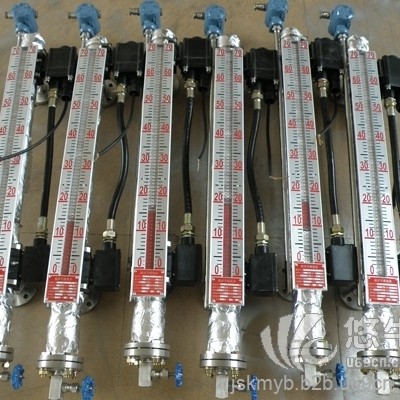

觸點報警磁性浮子液位計是我公司引進國外同類產品,并加以提高研制生產的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件安全可靠地測量液位、全過程測量無盲區、顯示醒目、讀數直觀,且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上、下限報警,配上LB型液位變送器,可將液位、界位信號轉換成二線制4~20mADC標準信號,實現遠距離測檢、指示、記錄與控制。系列產品廣泛應用于石油、化工、電力、醫藥、環保、冶金、水處理等行業。
觸點報警磁性浮子液位計原理:
觸點報警磁性浮子液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中液位升降時,觸點報警磁性浮子液位計主導管中的浮子也隨之升降,觸點報警磁性浮子液位計浮子內永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白(黑)翻柱或翻板翻轉180°,液位上升時,翻柱或翻板由白(黑)色轉為紅色,當液位下降時,翻柱或翻板由紅色轉為白(黑)色,指示器的紅、白(黑)界位處為容器內介質液位的實際高度,從而實現液位的指示。
觸點報警磁性浮子液位計基本參數:
●觸點報警磁性浮子液位計測量范圍L:200~12000mm
●觸點報警磁性浮子液位計測量精度:±10mm
●介質溫度:0~550℃
●介質比重:≥0.32
●使用壓力:0~64MPa
●介質粘度:≤0.02Pa.S
●連接法蘭:按技術參數
●技術參數:按設計或用戶要求
觸點報警磁性浮子液位計安裝使用
1.首先查看液位計標牌數據與訂貨要求是否相符,距離液位計周?chē)?span lang="EN-US">200mm范圍內不得有勵磁鐵件及其它磁性物質,否則會影響液位計正常工作。
2. 觸點報警磁性浮子液位計與容器之間應裝有截止閥,以便檢修及清洗時切斷物料。本體安裝必須垂直,最大偏角≤3°。測量范圍>4m時在安裝使用過程中應增加中間支撐點。
3. 觸點報警磁性浮子液位計進入運行前,觸點報警磁性浮子液位計應先打開上法蘭氣相閥,然后緩慢打開下法蘭液相閥,使介質緩慢的流入筒體讓翻柱(板)逐一跟蹤指示,并用調節螺釘調整好零液
觸點報警磁性浮子液位計使用場合列表
型 式 |
適 用 范 圍 |
普通型 |
適用于低、中、高壓,無特殊防腐要求場合。 |
真空型 |
適用于超低溫、超高溫、低、中、高壓,無特殊防腐要求場合。 |
防霜型 |
適用于低溫,低、中高壓,無特殊防腐要求場合。 |
地下型 |
適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。 |
夾套型 |
適用于需保溫或冷卻,低、中、高壓,無特殊防腐要求的場合。 |
內襯里型 |
四氟或其它襯里,適用于特殊防腐要求的低、中、高壓場合。 |
防腐型 |
PP或PVC材質、適用于常溫、常壓耐腐蝕場合。 |
觸點報警磁性浮子液位計定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用JB及HG法蘭或或其它規格的法蘭時可專門提出 , 我公司專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品。
l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表:
安裝型式 |
主體材質 |
公稱直徑 |
公稱壓力 DN |
法蘭外徑PN(Mpa) |
螺心栓圓孔直 中徑K |
螺孔徑 L |
螺栓 |
密封面 |
法蘭厚度 C |
法蘭密封墊 |
||||
數量n |
螺紋Th |
d |
f |
外徑 |
內徑 |
厚度 |
||||||||
側裝 |
不銹鋼 |
20 |
4.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
ABS |
20 |
1.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
頂裝 |
不銹鋼 |
200 |
2.5 |
360 |
310 |
26 |
12 |
M24 |
274 |
3 |
32 |
284 |
220 |
2 |
ABS |
200 |
0.6 |
320 |
280 |
18 |
8 |
M16 |
258 |
3 |
24 |
262 |
220 |
2 |
