鑄鐵平板也稱作鑄鐵平臺，是量具中的一種常見產品。
介紹：
鑄鐵平板/鑄鐵平臺按GB/4986-85標準制造，產品制成筋板式和箱體式，工作面有長方形，材料灰鐵HT200-300，HB170-240,工作面采用刮研工藝，工作面上可加工V型、T型、U型槽和圓孔、長孔等。鑄鐵平板是用于工件檢測或劃線的平面基準器具。平板安裝應調至水平、負荷均分布于各支點上，環境溫度使用時應避免振動。
鑄鐵平板的技術要求：
1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。
2、平板的鑄造表面應清楚型砂且平整，涂漆牢固。
3、精度等級為0級~3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周?chē)牧系挠捕?。工作面堵塞的砂孔?yīng)不多于4個，且砂孔之間的距離應不小于80mm。
4、平板應采用優質細密的灰口鑄鐵等材料制造，其工作面硬度應為170~220HB。
5、平板工作面通常采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra最大允許值為5μm。
6、平板應去磁和穩定性處理。
7、平板相對兩個側面上，應有安裝手柄或吊環裝置的螺紋孔（或圓柱孔），且裝置位置的設計應盡量減少因搬運而引起的變形。
8、若平板工作面上設置螺紋孔（或溝槽），其部位應不高于工作面。

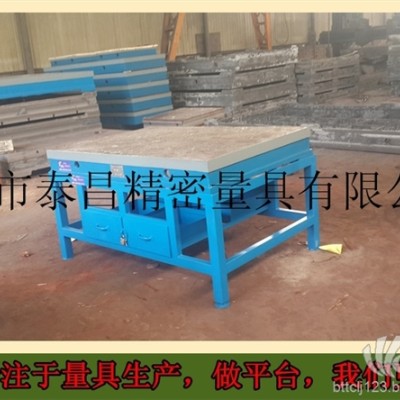

裝配平臺又稱裝配平板，主要應用于動力機械設備的裝配及調試，表面帶有T形槽，可以固定動力機械設備，可以拼裝使用。
規格：1000×750-3000×6000（mm)，特殊規格可根據用戶需求制造，大于此規格的焊接平臺可以拼接。
用途：
裝配平板應用于動力機械設備的裝配及調試，表面帶有T形槽，可以固定動力機械設備。工作面上可加工圓孔、U型孔或長孔。
精度：
按國家標準計量檢定規程JJG117-91執行，分為3級、精刨兩種。
材質：優質高強度灰口鑄鐵HT200-250，工作面硬度為HB170-240，鑄件經過兩次人工退火600℃-700℃或自然時效2-3年，完全去除內應力，精度穩定，耐磨性能好。
樣式：產品制成加強筋板式，設計結構合理。
包裝：木制包裝。包裝前經防銹處理并妥善包裝，避免因包裝不善而在運輸過程中損壞產品。
技術要求：
1、裝配平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。
2、裝配平板的鑄造表面應清除型砂且平整，涂漆牢固。
3、精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周?chē)牧系挠捕?。工作面堵塞的砂孔?yīng)不多于4個，且砂孔之間的間距應不小于80mm。
4、裝配平板應采用優質細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。
5、裝配平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的最大允許值為5um。
6、平面度公差見表2的規定。
7、采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
