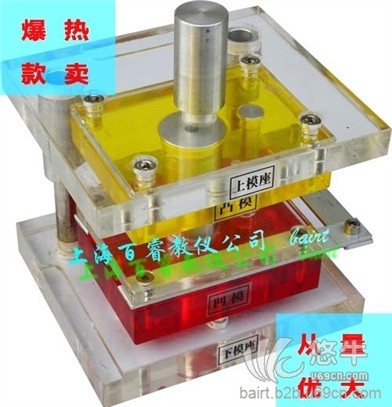

BR-M06B透明拆裝模具模型
冷沖壓模具系列（42套/系列）
1、 材質要求：主體材料選用90%以上高透光率的優質亞客力有機玻璃，(彩色需要定制：以彩色透明亞克力為模胚和模仁材料，使模具整個結構通體透明，其中A板、B板、模仁和鑲件用不同的彩色區分），并將模胚各零件名稱貼到模具的表面，使學生輕松的掌握模具的理論知識，直觀的認識模具的結構，并可清楚的看到模具的各部分結構的運動，內部結構透明直觀，配合教學使用，深入淺出，通俗易懂，事半功倍。
2、 工藝要求：拋光處理，形成保護膜，可使用亞客力的外表保持至少5年內不會有較大變化；
3、 導柱導套選用優質鋁合金材質，螺栓螺帽采用工業標準件鍍鉻防銹處理。
4、透明注塑模具單個質量7KG左右，透明冷沖模具單個質量3KG左右，質量可靠，反復耐拆裝，合理使用，拆裝次數至少達到5000次以上。
5、前面加★都提供裝配圖、零件圖、爆炸圖及三維動畫。
編號 | 模具名稱 | 規格mm | 材質 |
★BR-M06B1 | 典型落料模A（正裝式、自然漏料） | 180×150×200 | 有機玻璃制 |
| 典型落料模B（倒裝式） | 180×150×200 | 有機玻璃制 | |
| 典型落料模C（頂件出料） | 180×150×200 | 有機玻璃制 | |
★BR-M06B2 | 典型沖孔模A（垂直方向沖孔） | 180×150×200 | 有機玻璃制 |
| 典型沖孔模B（側壁沖孔） | 220×150×200 | 有機玻璃制 | |
| 典型沖孔模C（水平方向沖孔） | 220×150×200 | 有機玻璃制 | |
★BR-M06B3 | 典型彎曲模A（V形） | 180×150×200 | 有機玻璃制 |
| 典型彎曲模B（U形） | 180×150×200 | 有機玻璃制 | |
| 典型彎曲模C（Z形） | 180×150×200 | 有機玻璃制 | |
| 典型彎曲模D（圓形二套） | 220×130×200 | 有機玻璃制 | |
| 典型彎曲模E（一次彎曲成形） | 180×150×200 | 有機玻璃制 | |
| 典型彎曲模F（轉軸凹模式） | 230×130×200 | 有機玻璃制 | |
| 典型彎曲模D（斜鍥滑塊式） | 180×150×200 | 有機玻璃制 | |
★BR-M06B4 | 典型復合模A （正裝式） | 180×150×200 | 有機玻璃制 |
| 典型復合模 B（倒裝式） | 180×150×200 | 有機玻璃制 | |
| 典型復合模 C（落料、成形） | 180×150×200 | 有機玻璃制 | |
| 典型復合模D（落料、拉深） | 180×150×200 | 有機玻璃制 | |
| 典型復合模E（落料、沖孔、拉深、翻邊） | 180×150×200 | 有機玻璃制 | |
| 典型復合模F（拉深、落料、沖孔、整形） | 180×150×200 | 有機玻璃制 | |
★BR-M06B5 | 典型成形模A（縮口） | 180×150×200 | 有機玻璃制 |
| 典型成形模B（擴口） | 180×150×200 | 有機玻璃制 | |
| 典型成形模C（脹形） | 180×150×200 | 有機玻璃制 | |
| 典型成形模D（翻邊） | 180×150×200 | 有機玻璃制 | |
| 典型成形模E（卷邊） | 180×150×200 | 有機玻璃制 | |
★BR-M06B6 | 典型拉深模A（恒力壓邊正裝式） | 180×150×200 | 有機玻璃制 |
| 典型拉深模B（拉延拉深倒裝式） | 180×150×200 | 有機玻璃制 | |
| 典型拉深模C(雙動壓力機兩次正拉深) | 170×150×200 | 有機玻璃制 | |
| 典型拉深模D(落料、正反拉深) | 180×150×200 | 有機玻璃制 | |
| 典型拉深模E（連續多工位拉深） | 220×150×200 | 有機玻璃制 | |
★BR-M06B7 | 典型多工位級進模A（自動擋料） | 220×150×200 | 有機玻璃制 |
| 典型多工位級進模B（固定擋料） | 220×150×200 | 有機玻璃制 | |
| 典型多工位級進模C（側刃定距） | 220×150×200 | 有機玻璃制 | |
| 典型多工位級進模D（自動鉤式送料） | 220×150×200 | 有機玻璃制 | |
★BR-M06B8 | 典型其他沖裁模A（切邊模） | 180×150×200 | 有機玻璃制 |
| 典型其他沖裁模B（剖切模） | 180×150×200 | 有機玻璃制 | |
| 典型其他沖裁模C（切舌模） | 180×150×200 | 有機玻璃制 | |
| 典型其他沖裁模D（擠壓模） | 180×150×200 | 有機玻璃制 | |
★BR-M06B9 | 典型沖裁結構A（導柱的四種分布） | 180×150×200 | 有機玻璃制 |
| 典型沖裁結構B（模柄的四種型式及應用） | ￠50×120 | 有機玻璃制 | |
| 典型沖裁結構C（凸模的固四種定方法） | 100×100×200 | 有機玻璃制 | |
| 典型沖裁結構D（凹模的固定四種方法） | 100×100×200 | 有機玻璃制 | |
| 典型沖裁結構E（擋料銷的形式） | 100×100×200 | 有機玻璃制 |
