產品描述：

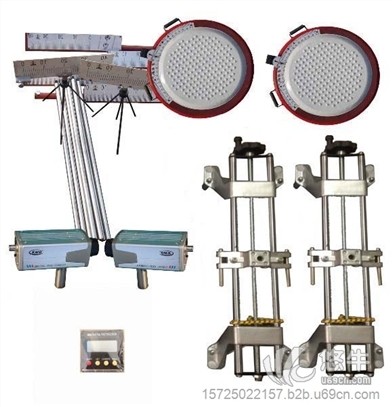

GCD-II大車定位儀以數據盒測量車輪外傾角，以數據盒配轉盤測量主銷后傾角和主銷內傾角，以激光器及特制的有效放大尺寸刻度的標桿及標尺來測量車輪前束（或負前束）及前后車間的幾何關系。其中車輪外傾，主銷內傾角，主銷后傾角的讀數分辨率6`，測量誤差不大于±3`，車輪轉向角讀數分辨率為6`，測量誤差亦不大于±6`，而前束系運用射線放大原理以激光器測量，故測量準確，從而為車輪定位參數提供了可靠的測量手段，為車輪，特別是轉向輪的正確定位提供了可靠的依據。又因GCD-II大車四輪定位儀不固定安裝，占地面積小，攜帶方便，因此給您帶動來了極大的方便性。

GCD-II大車四輪定位儀用途：檢測大車前束，傾角，及吃胎問題。

適用車型：大中重型載重車，前四后八掛車，大型客車。

檢驗：方向抖動，方向不回位，曲線行駛，雙邊導向輪吃胎，掛車輪吃胎，行駛阻力大等。

實用：可在任何平地上測量定位，無需地溝式舉升機，操作方便。

全能：測量范圍：前傾角，外傾角，主銷內傾角，轉向前展角，車輪偏角，推進角及大梁扭曲變形。

測量范圍：

1、車輪外傾角：  +8°，-4°，讀數分辨率0.1°；

2、主銷后傾角：  +15°，-3°，讀數分辨率0.1°；

3、主銷內傾角：  +15°，-3°，讀數分辨率0.1°；

4、前束：  ±40毫米；

5、車輪轉角：向內、向外轉最大各60°，分辨率0.1°。

大車四輪定位儀準備工作

在被測車輛開上舉升機之前，需要檢查四個車輪的胎壓是否符合標準胎壓。輪胎花紋是否嚴重磨損。確定舉升機兩個承載板的寬度與被測車輛的前、后軸距一致，然后將舉升機降至最低點，確保轉角盤和后滑板的固定銷都插好之后，再將被測車輛開上舉升機。車輛在舉升機上應處于正前方向，不要使車身歪斜。車輛的兩前輪要落在兩轉角盤的中心上，同時轉角盤的圓盤要均勻分布在輪胎的兩側。車輛熄火后，拉上手剎，搖下左前側車窗玻璃，司機離開車輛。操作員需要分別用力壓車身的前部和后部，以使車輛的懸掛復位。之后是安裝安裝卡具。

大車定位儀安全操作規則

1、定位前車輛檢查
（1）檢查車輛懸掛裝置、車輪軸承、轉向系統等沒有不允許存在的間隙和損壞。
（2）一個車轎上的輪胎胎紋深度最多允差2mm。輪胎充氣壓力合乎規定。
（3）車輛裝備為全裝置重量。
2、定位要求
（1）將車輛安置在定痊舉升器上，車輛應倒入舉入器。車輛中心與舉升器和轉盤中心重合。
（2）檢查、必要時更改車輛規格。
（3）應嚴格按定位儀顯示步驟進行操作，不允許省略。如應按要求作車輪偏差補償和輪胎檢測。輪胎檢測的有關內容應按要求輸入儀器。
（4）各輪定位參數（前束、外傾角）的調整應符合各車型“維修手冊”的要求，對檢測不符合規定要求的均應進行調整（原車不能調整的除外）。
（5）各定位參數的調整方法應符合各車型“維修手冊”的要求。
（6）定位結果應予以保存和打印。
