1、概   述

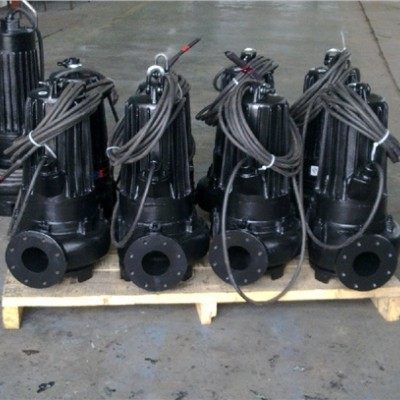

1.1 AS、AV系列潛水排污泵是我公司在引進國外ABS技術生產的潛水排污泵。該系列泵具有高標準、高起點、高質量。

1.2 根據招標書的要求，提供的潛水排污泵，符合招標文件的技術要求。

1.3提供的潛水排污泵能夠滿足招標文件中有關制造、安裝和驗收的標準。

2、技術規格

根據文件的要求，提供相應的潛水排污泵

3、使用范圍

3.1工廠、商業嚴重污染廢水的排放；

3.2住宅區的污水排放；

3.3醫院、賓館的污水排放；

3.4勘探、礦山配套附機；

3.5自來水廠的給排水；

3.6城市污水處理廠給排水系統；

3.7人防系統排水；

3.8市政工程、建筑工地；

3.9農村沼氣、農田灌溉；

4、工作條件

本型號泵可在下列條件下長期可靠地工作

  4.1 地下污水泵站內；

  4.2 水溫： 不超過40℃；

  4.3 PH值： 6-9；

  4.4 固體顆粒含量體積比小于4%，介質密度不大于1.12*10³kg/m³；

  4.5 最大潛沒深度不超過10m；

4.6 輸送介質中固體最大顆粒不超過泵出水口直徑的50%，最大纖維長度不超過泵出口直徑5倍；

4.7 潛水排污泵，配抗阻塞撕裂機構，在惡劣的條件下能把污水池內的浮渣，塑料制品以及纖維狀物體切碎并順利排出。

5、執行標準

  5.1 潛水排污泵型號與基本參數Q/320123NSB30-96；

  5.2 潛水排污泵技術條件Q/320123NSB31-96。

6、技術條件

6.1 潛水排污泵應轉動平穩自如，無卡死，停滯等現象；

6.2潛污泵組裝后，水泵側的密封裝置進行氣壓試驗，試驗壓力為3kg/cm²， 歷時5min無泄漏現象；

6.3潛污泵在按規定的條件下使用，機械密封保證在12000小時內能可靠地運行而不需要更換；

6.4潛水排污泵所有承壓零件均應進行氣壓試驗而無泄漏，試驗壓力為3kg/cm²，歷時5分鐘；

6.5潛污泵的引出電纜采用GB5013.2 中YZW型橡套軟電纜或性能相同的其它型號軟電纜，單臺污泵配置電纜長度為10m，電纜引出線采用特殊處理，具有水密性，解除電纜破損漏水的隱患；

6.6潛水排污泵銘牌中標有明顯的紅色旋轉方向標記；

6.7潛水排污泵采用噴涂環氧樹脂防腐漆，其表面光亮，無污損、碰傷、裂痕等現象，過流部件噴涂環氧樹脂防腐漆；

6.8潛水排污泵機械密封設有漏水報警等功能；

6.9潛水排污泵引出電纜中的雙色線（黃/綠）規定為接地線，聯接可靠，接地標志明顯，在使用期內不易磨滅；

6.10潛水排污泵葉輪、轉子作動平衡試驗，平衡精度等級為G6.3；

6.11潛水排污泵防護等級為IP68，絕緣等級為F級，380V交流電，三相，50Hz；

6.12潛水排污泵具有抗堵塞撕裂機構，全揚程使用，功率曲線平穩；

6.13潛水排污泵在泵送介質中連續運行，每小時允許啟動12次，且不影響使用壽命。

7、主要材料

7.1潛水排污泵葉輪、泵殼、機座、端蓋等部件材料采用優質鑄鐵HT200；

7.2潛水排污泵軸的材料采用2Cr13不銹鋼；

7.3潛水排污泵的機械密封采用碳化硅材質，機械密封的設計使用壽命為12000小時以上；

7.4潛水排污泵靜密封材料采用丁晴-70；

7.5潛水排污泵的軸承采用優質軸承，使用壽命時間不小于80000小時；

7.6潛水排污泵機組的外露緊固件（螺釘、螺母等）采用不銹鋼件；

7.7 潛水排污泵自藕底座采用優質鑄鐵HT200。

8、質量保證

每臺潛水排污泵在組裝完畢后，應進行性能測試，確保機組的整體性能符合有關標準，測試內容包括：流量-揚程曲線，流量-功率曲線，流量-效率曲線，并將測試報告提供給用戶，潛水排污泵保證首次無故障運行時間不小于12000小時，機組的設計使用壽命不小于15年。

9、安裝及調試

每臺潛水排污泵都可以采用自動耦合安裝系統或移動式進行安裝，能方便地進行安裝，調試和維護保養。

10、配套范圍

潛水排污泵主機（泵機一體）；自動耦合底座、導桿；控制箱。
