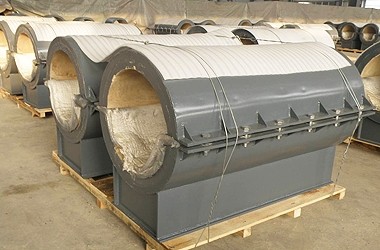

JN系列低摩擦、保冷、隔熱管架、管托

一、產品介紹

低摩擦、保冷、隔熱管架、管托、管托是石油化工、電力、冶金等行業壓力管道系統的重要組成部分，直接關系到系統的長期、穩定、安全、和經濟運行。用于壓力管道支撐的各種管架、管托，起著承受載荷、限制位移、控制振動、隔熱、保冷等作用。隨著科學技術的不斷進步，各類管道隊支撐架的要求也越來越高。我公司在長期的生產經營實踐中，借鑒國內外的現金技術，依靠相關設計院所的技術力量，針對壓力管道施工、運行中的實際問題，選用最佳材料，優化設計，不斷創新，通過多次試驗，開發出了各類適應各種要求的管道支架，典型的產品有高效節能隔熱管架、管托、管托，高效保冷管架、管托、管托，低摩擦管架、管托。各類管架、管托均可根據工況要求，滿足止推、滑動、限位、導向、可調等功能。

各類管架、管托的使用范圍：

1、節能隔熱管架、管托，適用于所有管徑，管架、管托高度由用戶確定。隔熱管道溫度≤540℃，隔熱層厚度根據隔熱溫度確定。隔熱溫度大于540℃時，可單獨設計。隔熱材料抗壓強度2-5MPa，承載能力按一般管道跨距設計，選用時可按實際的使用條件由用戶進行復核和調整。

2、高效保冷管架、管托，適用于所有輸送冷媒介質的管道，保冷管道溫度≥-196℃，管架、管托高度由用戶確定，保冷層厚度及層數根據保冷溫度確定。保冷溫度＜-196℃時，可單獨設計。保冷材料抗壓強度5-15MPa，選用時，可按實際使用條件由用戶進行復核和調整。

3、各類管架、管托可制成固定、止推、滑動、導向、限位、可調及懸吊等不同形式，以滿足各種不同工況的要求。

4、滑動摩擦副的徑向位移和軸向位移由工況確定，低摩擦副的滑動摩擦系數≤0.1。

二、管架、管托型式

1.JAT型鞍式低摩擦管架、管托

1.1 型號說明

JAT1-2-3-4-F

JAT：管架、管托代號

1：管架、管托類型代號（A;固定  H：滑動  D:導向  X:限位  Z：止推）

2：公稱直徑DN

3：管架、管托高度：mm

4：管架、管托長度：mm

F：需要配置低摩擦副

1.2 JAT型鞍式低摩擦管架、管托，見標準

1.3 JAT型鞍式低摩擦管架、管托型式見標準圖1-圖4，

2、JGR型高效隔熱低摩擦副管架、管托

2.1 型號說明

JGR1-2-3-4-F

JGR：管架、管托代號

1：管架、管托類型代號（A;固定  H：滑動  D:導向  X:限位  Z：止推）

2：公稱直徑DN

3：隔熱厚度：mm

4：管架、管托長度：mm

F：需要配置低摩擦副

2.2 JGR型高效隔熱低摩擦副管架、管托參數建標準；

2.3 JGR型高效隔熱低摩擦副管架、管托型式見標準附圖

2.4 管夾角度α可根據用戶需要設計為0°-40°.

2.5 GRJ型高效隔熱管夾

3.1 型號說明  GRJ-1-1

GRJ:管架、管托代號

1：公稱直徑DN

2：隔熱厚度mm

3.2 GRJ型高效隔熱管夾參數，件標準。

3.3 GRJ型高效隔熱管夾型式見標準附圖。

3.4 GRJ型高效隔熱、保冷管夾用吊桿型式見標準附圖。

3.5 吊桿直徑的選用件標準附表。

4、JBL型高效保冷低摩擦副管架、管托

4.1 型號說明

  JBL1-2-3-4-F

JBL：管架、管托代號

1：管架、管托類型代號（H：滑動  D:導向 W:無底座）

2：公稱直徑DN

3：保冷厚度：mm

4：管架、管托長度：mm

F：需要配置低摩擦副

4.2 GBL型高效保冷管夾參數，件標準。

4.3 GBL型高效保冷管夾型式見標準附圖。

4.4 保冷層厚度超過100mm時，可設計為兩層或多層，層與層之間錯位安裝。

4.5 管夾角度α可根據用戶需要設計為0°-40°。

5 BLJ保冷管夾

5.1 型號說明

BLJ-1-2

BLJ:管架、管托代號

1：公稱直徑DN

2：保冷厚度mm

5.2 BLJ型保冷管夾參數見標準附表。

5.3 BLJ型保冷管夾型式圖示見標準附圖。

5.4 保冷層材質為高強度聚氨酯或聚異氰脲酸酯。

三 各類管托的選用

1.標準中的所列參數，僅供用戶參考。

2.用戶訂貨時，優先選用標準附表。如標準不能滿足需要時，由用戶提供技術條件，依據訂貨要求設計，用戶確認設計圖后排產。

3.訂貨條件表至少應包括管徑、計算載荷、管道溫度、保溫厚度、保溫材料、管架、管托類型、限位型式、各方向位移量、支撐梁寬等。由其他特殊要求時也一并注明。
