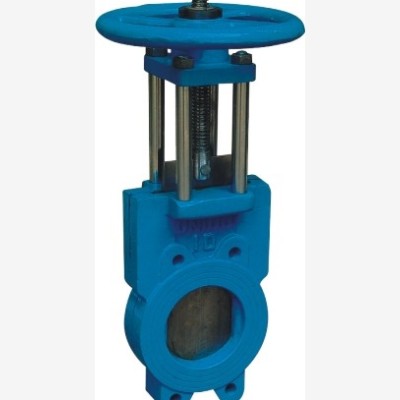

產(chǎn)品描述

主要性能規(guī)范

公稱壓力PN（MPa) 試驗壓力（MPa) 適用介質(zhì) 工作溫度（℃）
殼體 密封
0.6 0.9 0.66 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 ≤100℃
1.0 1.5 1.1


主要外形及連接尺寸(mm)

公稱壓力mm L D D1 H n-M
PN0.6 PN1.0
50 48 48 125 100 335 4-M16
65 48 48 145 120 363 4-M16
80 50 50 160 135 395 4-M16
100 50 50 180 155 465 8-M16
125 50 50 210 185 530 8-M16
150 60 60 240 210 630 8-M20
200 60 60 295 265 750 8-M20
250 70 70 350 318 900 12-M20
300 70 80 400 368 1120 12-M20
350 80 80 460 430 1260 16-M20
400 90 90 515 482 1450 16-M22
450 90 120 565 532 1600 20-M22
500 90 130 620 585 1800 20-M22
600 140 140 725 685 2300 20-M27
700 140 140 840 800 2500 24-M27
800 190 190 950 898 2800 24-M30
900 203 203 1050 1005 3100 28-M30
1000 216 216 1160 1115 3400 28-M30
1200 254 254 1380 1325 3600 32-M36
