產品簡介
品牌 其他品牌
產地 國產
公稱通徑 中口徑
驅動方式 手動
材質 黃銅
適用介質 液體,氣體,油品,液化氣

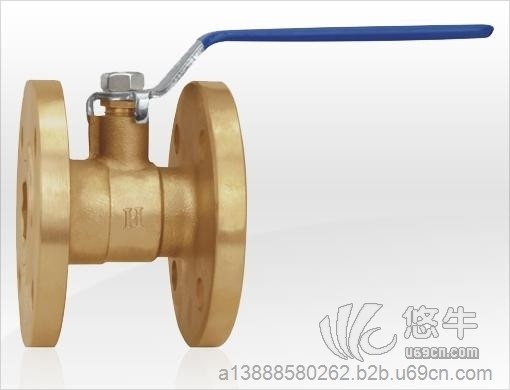

Q41F法蘭銅球閥是管路系統中能快速截斷、接通介質流的控制部件。在使用過程中，球閥必須是全開或全關，不
能用作調節流量。
法蘭銅球閥Q41F-16T原理作用：
Q41F法蘭銅球閥是管路系統中能快速截斷、接通介質流的控制部件。在使用過程中，球閥必須是全開或全
關，不能用作調節流量。
法蘭銅球閥Q41F-16T性能特點：
①流體阻力?。?/div>
②關閉件能承受關閉時的高壓差；
③浮動球式使啟閉更加靈活，結構緊湊，體積小，節省安裝空間。
法蘭銅球閥Q41F-16T技術參數：
公稱通徑DN（mm） 20（3/4"）~100（4"）
公稱壓力PN（Mpa） 1.0~2.0
使用溫度（℃） -20~120
適用介質 水、氣、油
法蘭銅球閥Q41F-16T部件材質：
零件名稱 材質屬性
閥體 黃銅
球芯 不銹鋼
閥桿 不銹鋼
法蘭銅球閥Q41F-16T外形尺寸：
口徑 20 25 32 40 50 65 80 100
A 80 83 93 106 108 112 128 140
D 157.5 157.3 167.5 185.9 185.9 215 218.9 219
E 105 115 140 150 165 185 200 220
黃銅法蘭球閥安裝指南：
1、管螺紋連接的球閥，安裝旋緊時，應使管子與閥體端面垂直，并板鉗該螺紋同側端的六角或八角部位，不應扳
鉗另一端的六角或八角或其他部位，以免造成閥體變形或影響開啟。
2、內螺紋連接球閥，必須控制管端的外螺紋長度，以免管端螺紋過長，旋入時頂壓球閥內螺紋端面，造成閥體變
形而影響密封性。
3、管螺紋連接的球閥與管端的螺紋相連接時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是
圓錐管螺紋，否則會導致連接不緊而泄漏。
4、法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會
造成閥體扭曲而變
