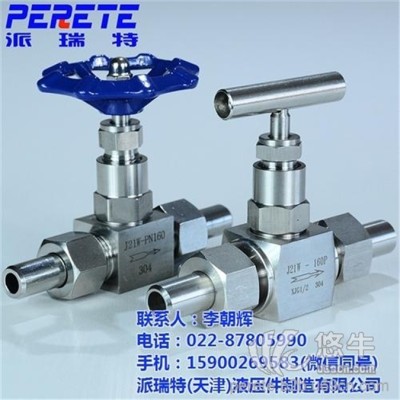

針型閥種類有哪些

針型閥種類根據敏感元件及結構不同可分為活塞式、薄膜式、彈賛薄膜式、波紋管式、杠桿式等。

活塞式針型閥工作可靠，維修量小，減壓范圍較大，占地面積小，適用范圍廣.

薄膜式針型閥工作可靠性較差，維修量大，減壓范圍較小，體積大，占地面積大，僅應用于溫度和壓力較低的水和空氣為介質的管路中。

波紋管式針型閥調節范圍大，用于工作溫度t《200度的空氣和蒸汽等清凈介質的管路上，不能用于液體的減壓，更不能用于含有固體顆粒介質的管路中。

安裝時通常在減壓閥前設置過濾器，確保減壓閥靈敏可靠。

不同材質的針型閥介紹

1. 球墨鑄鐵制針型閥門

用于公稱壓力 pN≤4.0MPa，溫度為–30~350℃的水、蒸氣、空氣及油類等介質的球墨鑄鐵制閥門，主要零件材料按表3 選用。

2.銅合金制針型閥門

用于公稱壓力 pN≤2.5MPa 的水、海水、氧氣、空氣、油類等介質，以及溫度為–40~250℃的蒸氣介質的銅合金制閥門，主要零件材料按表4 選用。

3.碳素鋼制針型閥門

用于公稱壓力 pN≤32.0MPa，溫度為–30~450℃的水、蒸氣、空氣、氫氣、氨、氮及石油產品等介質的碳素鋼制閥門，主要零件材料按表5 選用。

針型閥流量大小說明

針型閥流量系數值隨針型閥的尺寸、形式、結構而變。幾種典型針型閥的流量系數隨直徑變化。

對于同樣結構的針型閥，流體流過閥門的方向不同。流量系數值也有變化。這種變化一般是由于壓力恢復不同而造成的。如果流體流過針型閥使閥瓣趨于打開，那么閥瓣和閥體形成的環形擴散通道能使壓力有所恢復。當流體流過閥門使閥瓣趨于關閉時，閥座對壓力恢復的影響很大。

對于高壓角閥，當流體的流動使閥門趨于關閉時流量系數較高，因?yàn)榇藭r(shí)閥座的擴散錐體使流體的壓力恢復。閥門內部的幾何形狀不同，流量系數的曲線也不同。

針型閥內部壓力恢復的機理，與文丘里管的收縮和擴散造成的壓力損失機理一樣。當針型閥內部的壓降相同時，若閥門內壓可以恢復，流量系數值就會較大，流量也就會大些。壓力恢復與閥門內腔的幾何形狀有關，但更主要的是取決于閥瓣、閥座的結構。
