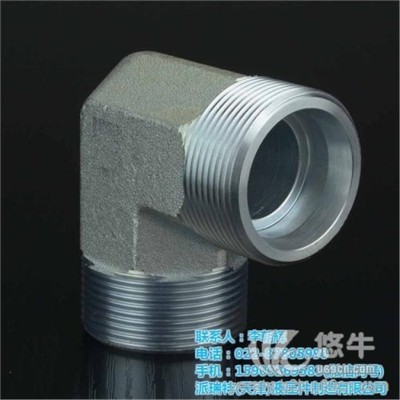

單刃口卡套式硬管接頭結構

單刃口卡套式硬管接頭的動作原理：

管子插入接頭并保證與接頭底部（2）接觸，卡套右端在螺母的擰緊頂壓下，左端被擠進接頭體內錐孔與管子間的間隙里，使卡套的外錐面形成錐面接觸密封，卡套的內刃口（1）嵌入鋼管外壁，在鋼管的外壁壓出一個閉口環形槽和一個環形凸起（4），形成密封；進一步擰緊螺母，使卡套中部稍微凸起，產生彈性變形，彈性應力使卡套右端面與螺母錐面產生摩擦力，以防螺母松動，彈性變形部分可吸收液壓管道中的震動，另外，卡套尾部（3）也緊抱鋼管形成一道抵觸密封。

     派瑞特24°錐硬管卡套接頭采用國際標準加工制造，符合ISO8434-1標準、DIN2353標準、DIN3861標準。公制端螺紋符合DIN ISO6149標準、DIN EN ISO9974標準，BSPP英制管螺紋符合ISO1179標準、DIN3852 T11標準、DIN3852 T2標準， UN/UNF美制螺紋符合ISO11926標準，NPT/NPTF螺紋符合SAE J476標準，BSPT英制錐螺紋符合ISO 7標準。國際化標準的應用確保了派瑞特卡套接頭與世界各制造商提供的產品具有優良的互換性。

幾種卡套在尺寸設計上的比較：

       國內和臺灣產卡套尺寸設計大體一致，只是臺灣產卡套內孔通徑偏小，雙刃口卡套，大直徑較其它卡套大，個別規格與國產卡套不互換，但彈性變形區等強度懸臂設計較好，大大提高抗屈服能力。

       雙刃口漸進式卡套，多一道預制變形溝，使雙刃口收緊更省力，并且當雙刃口切入到一定深度后，止推環限制刃口過度切入鋼管外壁，在保證刃口切入深度的同時，又保證了彈性區有高的抗屈服能力，外徑內孔尺寸較單刃口有所不同。

卡套式管接頭的密封原理：

      卡套右端在螺母的擰緊頂壓下，左端被擠進接頭體內錐孔與管子間的間隙里，使卡套的外錐面形成錐面接觸密封，卡套的內刃口嵌入鋼管外壁，在鋼管的外壁壓出一個閉口環槽起切入密封，進一步擰緊螺母，使卡套中部稍微凸起，產生彈性變形，彈性應力使卡套右端面與螺母錐面產生摩擦力，以防螺母松動，彈性變形部分可吸收液壓管道中的震動，另外，卡套尾部也緊抱鋼管形成一道抵觸密封。
