一． 主要用途

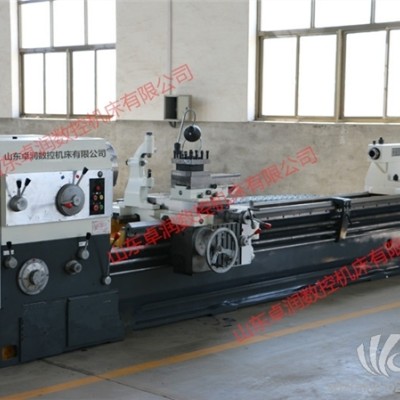

本產品車床加工精度高、適合強力車削內外圓柱面、圓錐面及其他旋轉零件切削，可加工各種常用的公制、英制、模數和徑節螺紋，并能拉削油溝和鍵槽。運動輕便靈活，壽命長、外形美觀，易于擦拭和維護。
二． 結構性能
注：1m--18m均可生產
三、主要技術參數
|
機床型號 |
CW6180 |
|
||
|
床最大工件回轉直徑mm |
800 |
|
||
|
最大工件長度mm |
3000 |
|
||
|
刀架上最大工件回轉直徑mm |
480 |
|
||
|
主軸內孔直徑mm |
104 |
|
||
|
主軸 |
主軸孔前端錐度mm |
公制120 |
|
|
|
頂尖錐度 |
莫氏5號 |
|
||
|
級數范圍 |
18種、5.4-720r/min |
|
||
|
機床型號 |
CW80系列 |
|
||
|
進給系統 |
縱、橫向進給種數 |
各64種 |
|
|
|
縱向進給量范圍1:1 |
0.1-1.52mm/r |
|
||
|
縱向進給量范圍16:1 |
1.6-24.3mm/r |
|
||
|
縱向細進給量范圍 |
0.06-0.912mm/r(用交換齒輪) |
|
||
|
床鞍快速移動速度 |
4000mm/min |
|
||
|
橫向進給量是縱向進給量 |
1/2倍 |
|
||
|
絲杠螺距 |
12mm |
|
||
|
公制螺紋有效種類 |
50種 |
|
||
|
公制螺紋有效范圍 |
1-240mm |
|
||
|
英制螺紋有效種數 |
26種 |
|
||
|
英制螺紋有效范圍 |
14-1牙/吋 |
|
||
|
模數螺紋有效種數 |
53種 |
|
||
|
模數螺紋有效范圍 |
0.5-120mm |
|
||
|
徑節螺紋有效種數 |
24種 |
|
||
|
徑節螺紋有效范圍 |
28-1牙/吋 |
|
||
|
刀架刀架 |
主軸中心線到刀具支撐面的垂直距離 |
33mm |
|
|
|
刀具截面尺寸 |
32mm×32mm |
|
||
|
中刀架的回轉角度 |
±90° |
|
||
|
下刀架的最大橫向行程 |
500mm |
|
||
|
上刀架的最大行程 |
200mm |
|
||
|
容許的最大切削力PZ |
21574N |
|
||
|
容許的最大切削力PX |
7840N |
|
||
|
尾座 |
尾座套筒的直徑 |
100mm |
|
|
|
尾座套筒的行程 |
250mm |
|
||
|
尾座的錐度 |
莫氏5號 |
|
||
|
尾座的橫同移動量 |
±15mm |
|
||
|
動力系統 |
主電動機型號 |
Y160M-4-B3 |
|
|
|
主電動機功率 |
11kw |
|
||
|
主電動機轉速 |
1460r/min |
|
||
|
快速電動機型號 |
NJ12-4(中間法蘭盤式) |
|
||
|
快速電動機功率 |
1.1KW |
|
||
|
快速電動機轉速 |
1450r/min |
|
||
|
冷卻系統 |
冷卻電泵型號 |
YSB-Ⅱ-20 |
||
|
冷卻電泵功率 |
120W |
|||
|
冷卻電泵流量 |
20L/min |
|||
|
操縱及潤滑系統 |
齒輪泵型號 |
(逆時針轉)CB-B6 |
||
|
齒輪泵排量 |
6ml/r |
|||
|
齒輪泵壓力 |
2.5Mpa |
|||
|
齒輪泵轉速 |
1450r/min |
|||
|
油缸的工作壓力 |
1-1.5MPa |
|||
