SR551小型電磁換向閥是一種由微電信號直接驅動的控制元 件。 其特點如下：
1、功率低，不供油，無污染，可用于食品、醫藥、電子等行業。
2、壽命長，產品在規定環境下壽命可達三千萬次。
3、閥寬只有22mm，便于組裝成輕小的集裝式控制系統。
4、單閥接管方式為管接式。有M型和E型兩種集裝方式。
5、 帶有可自鎖的手動操作旋鈕。
6、共有DIN型、螺釘型和R型三種接線形式，可安裝保護電路和 指示燈。

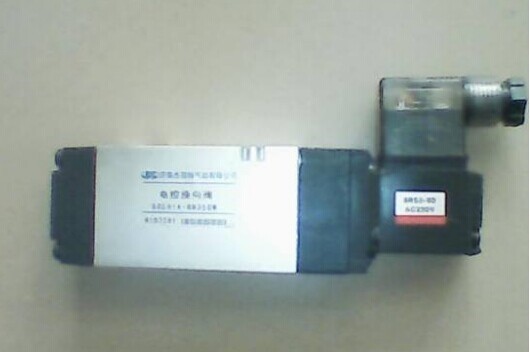

電控?fù)Q向閥SR551
1、電控?fù)Q向閥SR551概述
五通電磁閥SR551用微電信號直接驅動，其特點如下：1、功率低、不供油，無污染可用于視頻、醫藥、電子等行業。2、壽命長，產品在規定環境下可工作三千萬次。3、閥寬只有22mm，便于組裝成輕小的集裝式控制系統。4、單閥接管方式為管接式。有M型集裝式和E型集裝式。5、本系列產品有DIN型、螺釘型、R型三種接線形式。
2、電控?fù)Q向閥SR551型號說明
SR551 - ※ ※ ※ ※ ※
⑴ ⑵ ⑶ ⑷ ⑸
⑴ 控制方式： R-單電控 D-雙電控
C-三位中封式 E-三位中泄式 P-三位中壓式
⑵ 接管方式： N-管接式 S-板接式 M-集裝式 B-側接板式
⑶ 接管尺寸： 2-G1/4 3-G3/8
⑷ 使用電壓： 1-AC100V 2-AC200V 3-AC24V 4-AC110V 5-AC220V
6-DC12V 7-DC48V 8-DC24V 9-DC100V S-特殊電壓
⑸ 接線形式： R-直接引線式 D-DIN基本型
DL-DIN型帶指示燈 DK-DIN型帶保護電路
DW-DIN型帶保護電路和指示燈
MF551 - ※ ※ ※ ※ - ※ ※ / ※ ※
⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻
⑴ 集裝方式： M-M型集裝式 E-E型集裝式
⑵ 集裝聯數： 02-2聯 03-3聯 04-4聯 05-5聯 06-6聯
07-7聯 08-8聯 09-8聯 10-10聯 n-n聯
⑶ 接管方向： A-側面接管（直接螺紋接管） 注：M型選擇，E型不選擇。
B-底面接管（直接螺紋接管）
⑷ 排氣方式： 默認排氣方式為集中排氣，如需單獨排氣方式，選擇S（僅限MF561型）。
⑸ 電壓選擇： 1-AC100V 2-AC200V 3-AC24V 4-AC110V 5-AC220V
6-DC12V 7-DC48V 8-DC24V 9-DC100V S-特殊電壓
⑹ 接線形式： R-直接引線式 DW-DIN帶保護電路和指示燈
D-DIN基本型
⑺ 單閥件數： 2-2件 3-3件 4-4件 5-5件 6-6件
7-7件 8-8件 9-9件 10-10件 n-n件
⑻ 控制方式： R-單電控 D-雙電控
C-三位中封式 E-三位中泄式 P-三位中壓式
3、電控?fù)Q向閥SR551技術參數及型號表
3.1.1管接式二位五通單電控制電磁閥SR551
型號規格及技術參數 管接式
SR551-RN2 SR551-DN2 SR551-CN2 SR551-EN2 SR551-PN2
閥換向時間 ≤0.03
接管螺紋 P、A、B G1/4
R1 R2 G1/4
有效截面積（mm2） 20 18
工作介質 潔凈壓縮空氣
工作溫度范圍（℃） 0～50
環境及介質溫度（℃） 0～50
手動方式 按下，可自鎖
安裝方式 自由
推薦潤滑油 防銹汽輪機油HU-30或相當產品
定貨舉例：單閥SR551-DN25DW SR550-RN28R VJB25A-221D VJB25A-211D
定貨舉例：集裝閥MF551-E08 單件閥 SR551-DN18DW 密封蓋板 MF551-ES
