貴州遵義液壓工字鋼冷彎機價格

液壓節能工字鋼冷彎機

江蘇徐州WGJ-350U型鋼冷彎機WGJ-300湖北武漢觸屏式冷彎機

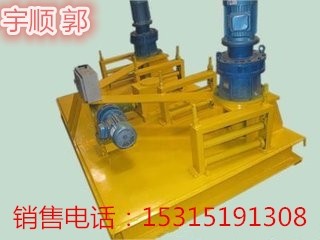

WGJ-300全自動電液控制型冷彎機

WGJ-300全自動電液控制型冷彎機（冷彎拱機）是我公司自主研發的新型全自動型鋼彎拱機產品。采用液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼角鋼U型鋼等型材的彎曲。

WGJ-300全自動電液控制型冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 保證了材質的強度， 提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。冷彎機與壓床相比，具有良好的工作性能。

 主要參數/產品名稱 WGJ-300全自動電液控制型冷彎機

單位 參數

型材最大抗彎截面模量 C㎡ 300

彎曲速度 m/min 4-6.5

型材屈服極限 Mpa ＆S=300

工字鋼冷彎 最大截面 mm 300

最小卷彎直徑 mm 2000

最小截面 mm 100

最小卷彎直徑 mm 2000

H型鋼冷彎 最大截面 mm 22

最小卷彎直徑 mm 2000

最小截面 mm 12

最小卷彎直徑 mm 2000

槽鋼外彎 最大截面 mm 300

最小卷彎直徑 mm 1200

槽鋼內彎 最大截面 mm 300

最小卷彎直徑 mm 1700

方管冷彎 最大截面 mm 250*160

最小卷彎直徑 mm 2000

液壓系統工作壓力 ≤16

液壓缸推進速度 1-13mm/s

油泵額定壓力 20

油泵電機功率 KW 4

機器外形（長*寬*高） mm 2500*1500*1400

    WGJ-300全自動電液控制型冷彎機可將各種型號的型材如：槽鋼、工字鋼、H型鋼、扁鋼、鋼管等彎曲成圓形、弧形、法蘭、螺旋形等工件。該設備結構合理、操作方便、承載能力強、卷園速度快，具有體積小、能耗低、效率高、無噪音、壽命長、一機多用等眾多優點。其代替了原有的鋼板下料、對接、校正、車床加工等復雜工藝，并節省了氧氣、乙炔、勞動力、原材料，是卷制圓環和法蘭的一種高質量、高效益的卷圓設備。該設備可廣泛用于風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業。也適合用于對外加工，利潤豐厚.

結構及工作原理

　　該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、工作油缸、頂輪及油箱等部件組成，參見電器原理圖、液壓原理圖。

工作原理：

    把工字鋼放在冷彎機上，與減速器帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐滾輪壓緊并未發生彎曲變形時開始計算，油缸再推進的長度進程為每次10mm-15mm，開主電機正轉或反轉，由主電機帶動工字鋼工作，反復操作，達到所需為止。

使用須知

　　設備安裝在堅硬的基礎面上，找正，以進給導軌面處于水平位置為準。

　　工字鋼必須在水平的工作臺上（帶有滾動的工作臺）工作。

　　使用前必須加油（減速器加30#機油，油箱加46#液壓油），以后定期更換新油。

試機

　　為保證工作順利，在開始工作前二定要把機器調試好。

　　檢查電源是否正常。

　　檢查電機油泵組是否正轉。

　　將壓力表開關打開，溢流閥調壓手輪松開。

　　點動電機，檢查旋轉方向是否正確。

　　檢查電液閥和點動開關是否正常。

　　一切準備工作無誤后，啟動電機，將油壓調至10Mpa，試運行三分鐘左右，如果運轉正常，準備正式工作。

注意事項

　　正確使用設備，認真執行設備保養，遵守安全操作規程，是減少設備故障，延長設備使用壽命，保障安全生產的必要條件，因此設備的操作者及維修人員必須了解設備的結構、性能、維護保養方法和操作規程。

　　在油箱沒有注入油前切勿啟動電機。使用前首先檢查油箱內的油是否加滿，如不足應加滿，以防油泵吸空。設備使用的液壓油必須經過嚴格的過濾方可注入油箱，油箱在裝油前必須清洗好，一般推薦使用46號抗磨液壓油

　　本設備是用油為介質，必須做好油及本設備的清潔保養工作，以免淤塞或漏油影響使用效果。油液必須保持干凈，第一次使用的時間不應超過兩個月，更換時，應同時清洗過濾網和油箱，注意過濾網可放在煤油中沖洗，不能用硬刷子刷洗，如油液未變質，在經過過濾后仍可使用。

　　經常檢查設備需潤滑處是否有堵塞現象。

　　每班工作結束后，請用收回油缸。

　　若長期不使用設備，則要在滑動處面上涂上防銹油。

工字鋼冷彎機型號齊全，詳詢經理!
