采用國內優秀高效節能的水力模型，具有效率高，性能曲線平緩，運行范圍廣，符合消防局的有關規定，滿足不同用戶的使用需要；DL立式多級泵采用立式分段式結構，且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。
2特點編輯
|
DL立式多級泵采用國內優秀高效節能的水力模型，具有效率高，性能曲線平緩，運行范圍廣，符合消防局的有關規定，滿足不同用戶的使用需要；DL立式多級泵采用立式分段式結構，且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點。
|
3用途編輯
DL立式多級泵主要用于高層建筑生活給水、消防恒壓供水、自動噴淋水、自動水幕供水等，也可應用于廠礦給排水、遠距離送水，各種設備配套使用以及各種生產工藝用水等。DL型立式多級泵介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃
4條件編輯
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、DL立式多級泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
5結構說明編輯

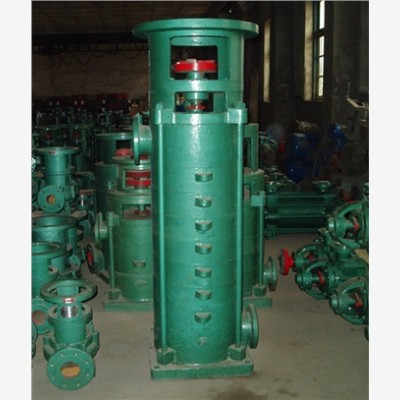

DL立式多級泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、葉輪、平衡轂等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，DL立式多級泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力幅角接觸球軸承來承受。進水段和出水段和結合面用紙墊通過接緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。
DL立式多級泵旋轉方向從驅動端向下看為逆時針方向轉動。
DL立式多級泵結構圖
1、DL立式多級泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、DL立式多級泵的吸入口和出水口在同一中心線上，簡化管路的連接；
3、根據實際情況，DL立式多級泵的進出口可裝配成90°、180°、270°不同的方向；
4、根據實際情況，DL立式多級泵的出口可裝配成1~5個出口，以滿足同一臺泵上獲得不同的揚程；
