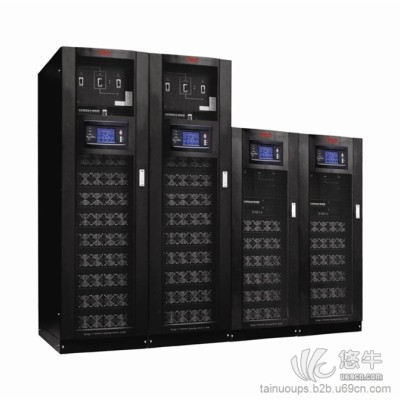

TN系列模塊化節能型UPS電源系統

簡介：

TN系列模塊化UPS電源是業界領先的全數字化電源產品，集中了單進電子與自動控制領域最先進的技術成果，使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。

TN系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。此系列產品各項性能指標均達到國際領先水平，擁有極高的性價比，是各行業高可靠供電需求的最佳選擇。

TN系列產品提供各種規格功率模塊以及機柜系統，用戶可根據負載需求進行靈活配置。單個機柜可以實現200kVA的容量，機柜并聯后可以實現400kVA的容量配置。

 性能特點：

1. UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。

2. 超強的負載適應性以及帶載能力，超強的電網適應性。

3. 綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流諧波小于3%。

4. 功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。

5. 整流、逆變、充電、放電全部實現DSP數字化控制。

6. 采用IGBT模塊而非分立器件，極大地提高了功率模塊與系統的可靠性。

7. 全正面維護，提供上下進線方式，方便用戶接線。

8. 超大屏幕觸摸屏人機界面，信息量豐富。

9. 獨立充電系統，強大的充電能力，完善的電池管理方案。

10.全數字化模塊并聯技術，極佳的環流指標。

11.可緊靠其他設備安裝，節省機房空間。

12.冗余智能調速風扇，低噪節能。

13.系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。

14.卓越的發電機匹配性能。

15.可由電池直流啟動（冷啟動），方便操作。

16.所有電路板均采用三防工藝。

 系統選件:

   1.SNMP網絡通訊卡

 2.防雷模塊

3.電池溫度補償器

4.手機短信報警器

5.防塵網

 高可靠性設計方案：

   TN系列模塊化UPS電源采用集成封裝IGBT模塊而非分立器件（如圖所示）。相對于分立IGBT器件，集成封裝IGBT模塊具有更大的電流承載能力，更小的功耗，對于提高功率模塊的效率與可靠性有著巨大的好處。采用分立器件進行功率模塊的設計，需要進行多個IGBT器件的并聯，同時需要處理續流二極管的設計與工藝問題，給系統的可靠性以及生產過程的一致性都帶來了極大的風險。集成封裝的IGBT模塊具有極大的電流通斷能力，不需并聯即可滿足功率模塊的需求，同時集成了續流二極管，降低了設計工藝與生產過程的風險。通過采用集成封裝的IGBT模塊，TN系列產品在實現高效率、低功耗的同時，保證了功率模塊以及系統的高可靠性。
