格賓網石籠施工

一、主要工序施工方法

根據設計方案，結合現場河水的實際情況，基礎及部分擋土墻石籠施工均在常水位下進行，根本保證不了施工質量和安全，必須采用編織袋裝砂壘圍堰，圍堰的作用是將河床河水截留到河床的一側，

另一側進行河底砼墊層河擋土墻石籠施工，并配備足夠的抽水機抽水以降低施工區域的水位，才能保證施工的順利進行。

圍堰施工流程：

用編織袋裝砂壘堰堤→外迎水面鋪筑粘質土→再鋪一層編織袋→兩編織袋之間縫隙填粘土。

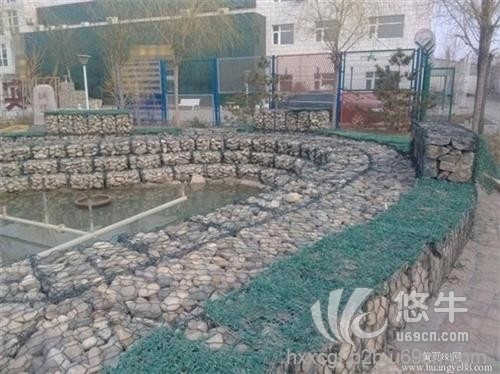

二、格賓網石籠施工

格賓網石籠是一種將蜂巢形格賓網片組裝成箱籠，并裝入塊石填充料，格賓網的鋼絲具有抗拉強度，不易被破壞拉斷，又因箱籠系柔軟性結構，不因可能發生小的變異而發生裂縫、網箱被拉斷的現象。1.施工準備

（1）一般規定

a.施工前應對設計文件進行深入研究，根據本施工方案搞好技術交底。

b.根據水文氣象資料和現場實際情況，合理安排施工計劃，包括進度、材料進場及質量控制等計劃，搶在汛期到來前完成低水位部分的施工任務。

c.做好各項技術準備工作，并做好“路通場地平整”工作。

（2）施工質量

a.根據設計圖紙，對有個數據、資料及幾何尺寸進行復查。

b.指定專人負責測量工作，為現場施工及時準確的放線，提供所需的測量資料。

c.格賓網施工基面施工測量的精度指標應符合以下要求：平面位置允許誤差±30mm~±40mm 高程允許誤差±30mm格賓網平整度的相對高度允許范圍±30mm

d.施工中對設置的施工高程控制點，必須嚴加保護，并定期檢測，校正。

e.機械、設備及材料準備：施工機具、設備及材料型號、規格，技術性能應根據高程施工進度和工期合理安排與調配。

f.根據工程施工進度應及時組織材料進場，并應事先對元材料和半成品的質量進行檢驗，材料送檢合格后投入施工，不合格產品堅決撤出施工現場。

（3）施工材料

a.格賓網箱材料：高抗腐蝕PE膜+鋅鋁合金網，網孔8*10cm，網絲Φ2.5mm，涂塑后Φ3.5mm，邊絲Φ3.5mm，涂塑后Φ4.5mm，鋼絲材質符合GB﹨T700-1988標準規定，石籠設計使用30年，PE符合GB﹨T1040-1992規定。

b.格賓網必須由廠家加工成半成品箱籠，確保穩固性和抗拉性。

c.格賓網片必須均勻，不得扭曲變形，網孔徑偏差應小于設計孔徑的5%。

d.格賓網必須有質量合格證書以及出廠合格證。

（4）填充料

a.填充料必須是堅固密實耐風化好的石材，網箱內填充石塊徑在20cm~30cm之間。

b.網箱石料必須大于網孔孔徑，且滿足設計規定的粒徑要求。

2.格賓網石籠擋墻砌筑

（1）一般規定

a.格賓網石籠擋土墻石籠擋土墻的基礎墊層及其密實度，幾何尺寸按設計要求進行施工。

b.格賓網石籠箱砌體應符合以下要求

①網箱組砌體平面位置必須符合設計要求

②網箱層與層之間砌體應縱橫交錯、上下聯結、嚴禁出現通縫

c.組裝格賓網箱

d.間隔網身應成90度相交，經綁扎形成長方形網箱組或網箱。

e.綁扎線必須是與網箱同材質的鋼絲。

f.構成網箱的各種網片交接處綁扎道數應符合下列要求

①間隔網與網身的四處交角各綁扎一道

②網箱各網片交接綁扎，扎絲間距應不大于200mm（包括相鄰網箱間的上下框線或折線之間）

③在各層上下網箱框線應綁扎在一起

④箱體封蓋應在頂部石料砌壘平整后進行，綁扎要求同網片交接處水位綁扎

⑤網箱間的綁扎方式也可采用螺旋式纏繞綁扎

3.格賓網填充石料施工

a.格賓網填充石料的規格質量，必須符合設計要求

b.網箱內每層投料應不大于30cm,一般1.0米高網箱分肆層投料為宜，并用小粒徑填塞縫隙，調整箱體外形。

c.***填充石料，表面應砌壘整平，石料間應相互搭接

4.質量控制

（1）一般規定

a.建立健全完整的質量保證體系，實行全面質量管理。

b.應保證檢測成果，材料檢驗資料的真實性，嚴禁偽造或任意舍充成果和資料，質量檢測記錄應妥善保存，嚴禁涂改或自行銷毀。

c.必須在一工序進行自檢抽查合格后，經監理驗收合格，方可繼續下道工序。

d.隱蔽工程驗收應會同業主、監理一起檢驗，合格后進行下道工序。（2）材料質量控制

a.格賓網的材料化學性能，力學指標、外涂PE膜均應符合設計要求。b.填充料的質量和粒徑應按設計規定。

（3）格賓網的施工質量控制

a.抽查網箱組幾何尺寸是否符合下列要求

b.高度（H）允許偏差±寬度（B）允許偏差+3%

c.長度（L）允許偏差±5%

d.抽查格賓網網面平整度是否符合允許偏差≦5cm規定。

三、邊坡護砌施工作業及質量要求：

1.基礎開挖或回填

（1）在基礎開挖或回填前通知監理工程師，以便檢查、測量基礎平面位置和現有地面標高，開挖后校核，基礎軸線控制樁應延長至外邊加以固定。

（2）根據測量組放出的控制線開挖或回填至設計標高，并分層夯實，滿足密實度要求后，經監理工程師驗收合格，鋪筑碎石墊層。

（3）在鋪筑碎石墊層后，進行石籠砌筑。

2.材料準備及質量要求

（1）護坡石料要求同上面石籠擋土墻。

（2）護坡石籠填充料的要求與石籠擋土墻相同。

（3）格賓網箱的聯結做法和石籠擋土墻做法一致。

四、雨季施工及防暴雨、臺風措施

根據本工程特點，制定詳細的防洪方案及措施。深圳地區雨季長，暴雨、臺風大且多，予以充分重視，并采取有效措施：

1.雨季施工要安排好施工項目，編制實施性施組，作好施工準備。

2. 成立抗臺風、抗洪領導小組，配備設備，建立制度，有效開展工作，在臺風、暴雨來臨時，做好預防、檢查、組織工作，確保安全，避免損失。

3.平時對參建人員進行防暴雨、臺風教育與動員，以便暴雨、臺風來臨時迅速組織起來，采取有效措施，確保安全。

4.重視本地區水情和氣象資料，根據氣象特點制定防洪預案。發現災害預兆時，立即按防洪預案實施和采取切實可行的防災害措施，確保安全及保證施工按計劃有序進行。

5.加強對天氣預報資料的收集，根據天氣情況對施工計劃進行調整，采用計劃管理軟件進行動態進度管理。在暴雨來臨前，停止受暴雨影響較大的土石方開挖、防水層施作、混凝土灌注等作業，做好妥善安排，以策安全。

6.現場和基坑內設置順暢的排水系統，臨時結構物及腳手架進行防臺風設計。

7.大型機械設備有防雨防雷電措施，臺風前放下吊車臂。

8.暴雨、臺風來臨前停止施工，對施工現場進行認真的安全檢查，采取預防措施，消除隱患。

9.砼灌注避免暴雨天施工，如澆注過程中下雨，對已澆注且未凝固的砼面覆蓋塑料薄膜。

10.基坑開挖嚴格按設計坡度進行，暴雨來臨前突擊刷坡，并對邊坡進行鋪彩條布防護；每個開挖段設1-2個集水坑，設置足夠抽水設備。

格賓網分類

格賓網

格賓網

格賓網

賽克格賓

加筋格賓

雷諾護墊

加筋麥克墊

格賓網復雜環境的應用

彎道凹岸的格賓網，應按照上順下挑、上疏下密的原則布設，以9匝應流勢。一座格賓網的位置和長度要慎重選定。一般情況下一座格賓網應 布置在水流轉折點的上游側，使水流在未靠近河岸之前，就能控制住主流，消剎流勢，起到因勢利導的作用。如果把一座壩布置在項沖點或頂沖點以下，格賓網就不能起到很好的作用。在頂沖點，水流逼近，沖擊力大，無法迎托水流外移，防守困難。布置在項沖點以下，則危險已成，格賓網也無太大作用。一座格賓網不可過長。如果一座格賓網布設得過長凸出，將形成本身受力過大，嚴重?cái)_亂了水流，給以后諸壩防守造成了困難。經驗告訴我們，彎頂以上的保護長度要占整個保護長度的40%，彎頂以下保護長度占60%。

在中國，生態綠格網結構起源于2000多年前的竹籠，羊圈工藝，李冰父子在都江堰工程中使用，這是傳統意義上的格賓網結構：如今，作為新工藝、新技術、新材料的新型生態格網結構，成功地應用于水利工程、公路、鐵路工程、堤防的保護工程中。較好地實現了工程結構與生態環境的有機結合。同時與一些傳統剛性結構比較起
