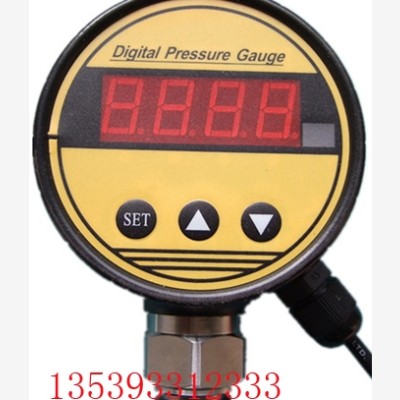

PTH107型數顯經濟型壓力表傳感器
PTH107系列數顯壓力表為全電子結構。前端采用高精度壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LCD顯示器顯示出實際的壓力值。
該智能數顯壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示.
二、           特點
u       全智能兩線制4-20mA工作方式，4位0.56”數碼管顯示。
u       LED高亮顯示,徹底解決LED顯示在兩線制變送器中的亮度問題。
u       進口陶瓷壓力傳感器芯體。
u       提供零位清零遷移功能，批量的參數修改功能，面板按鍵修改功能，適合各類客戶的特殊需求。
u       全數字校準，無任何可動電位器，溫漂更低。
u       加強的抗干擾設計，適合種種電磁環境惡劣的工業環境。
u       特殊的強抗干擾設計，別適合供暖，變頻恒壓供水行業使用。
三、           技術參數:
量程范圍 -0.1~0~60MPa 精度等級 0.5%
過載能力 200% 壓力類型 表壓
穩定性 ≤0.2% /年 電池電壓 12~32VDC
顯示方式 LCD 顯示范圍 -1999~9999
環境溫度 -20℃~70℃ 相對濕度 ≤80%
安裝螺紋 M20*1.5 接口材質 不

PTH107壓力表選型指南
PTH107       ×××
螺紋
接口 G14     G1/4
G12     G1/2
M20     M20*1.5
精度 A   0.2%
B   0.5%
C   1.0%
量程 001 0~1bar
002 0~2bar
.….. …..
600 0~600ba
出線端口采用防水接頭，整機防護等級達到IP65
1.接線：
      兩線制變送器的出線端為兩線：
紅色：24DC+   黑色24-
 2.計量與標定
計量標定事請?zhí)峁?biāo)準壓力源
?         給定零位標準壓力，長按▲鍵5秒，校準零位。
?         給定滿位標準壓力，長按▼鍵5秒，校準滿度。

六、           使用須知:
1.     儀表儲藏與使用適宜在環境溫度為-20℃~70℃,現對濕度小于80%的場合.
2.     儀表接頭在連接管路時應盡量同心平服.
七、           質保
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議
