500毫安線性鋰離子電池充電IC CN3052A，概述：
CN3052A是可以對單節鋰離子或者鋰-聚合物可充電電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3052A只需要極少的外圍元器件，并且符合USB總線技術規范，非常適用于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。調制輸出電壓為4.2V，精度達1%。充電電流的大小可以通過一個外部電阻調整。當輸入電壓（交流適配器或者USB電源）掉電時，CN3052A自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，芯片使能輸入端，電池溫度監控以及狀態指示等功能。

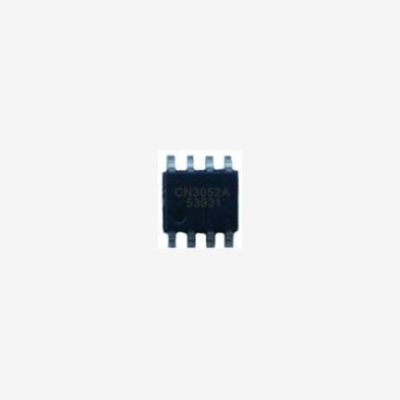

CN3052A采用散熱增強型的8管腳小外形封裝(SOP8)。
應用：
?
移動電話
?
數碼相機
?
MP3??播放器
?
電子詞典
?
藍牙應用
?
便攜式設備
?
各種充電器
特點：
?
可以用USB口或交流適配器對單節鋰離子或者鋰-聚合物可充電電池充電
?
片內功率晶體管
?
不需要外部阻流二極管和電流檢測電阻
?
輸出電壓4.2V，精度可達1%
?
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式
?
用戶可編程的持續恒流充電電流可達500mA
?
采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱
?
電源電壓掉電時自動進入低功耗的睡眠模式
?
狀態指示輸出可驅動LED或與單片機接口
?
C/10充電結束檢測
?
自動再充電
?
電池溫度監測功能
?
芯片使能輸入端
?
封裝形式SOP8
?
無鉛產品
