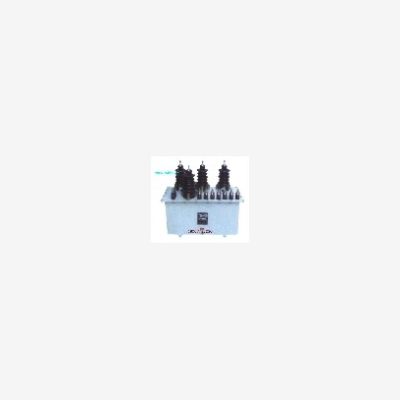

JSZW-6，JSZWvalue="6" hasspace="False" negative="True" numbertype="1" tcsc="0">-6F 戶外三相五柱電壓互感器



一、概述

本系列電壓互感器為三相、戶外、干式產品，JSZW-6為YO/Yo/[連接JSZW-6F為Yo/Yo/Yo/[ 連接。分別適用于額定頻率50Hz:260Hz,額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。



二、使用條件

1.海拔高度不超過value="3000" hasspace="False" negative="False" numbertype="1" tcsc="0">3000米；

2.周圍環境溫度不高于十40'C，不低于一5'C;

3.周囤空氣的相對濕度不大于85%（value="20" hasspace="True" negative="False" numbertype="1" tcsc="0">20 C）；

4.安裝場所無腐蝕性的氣體



三、結構簡介

該系列產品為戶內環氧樹脂全真空澆注結構，其表面爬電比距大于25mm/kV.導磁材料采用高導磁硅鋼片，經退火處理。

JSZW-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能

JSZWvalue="10" hasspace="False" negative="True" numbertype="1" tcsc="0">-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上．計最繞組、監控繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。



六、主要技術參數

1產品標準GB1207-2006《電磁式電壓互感器》

2產品表面爬電距離浦足II級污穢等級

3負荷的功率因數COS∮=0.8滯后）

4其他技術參數見下表：



七、產品絕緣

額定絕緣水平7.2/32/60 kV

一次對二次及地工繃附壓：32kV歷時300s

二次對二次及地工頻耐壓；3 kV歷時BOS

口應耐壓試驗150赫茲電源二次加壓使一次達20kV歷時40S
