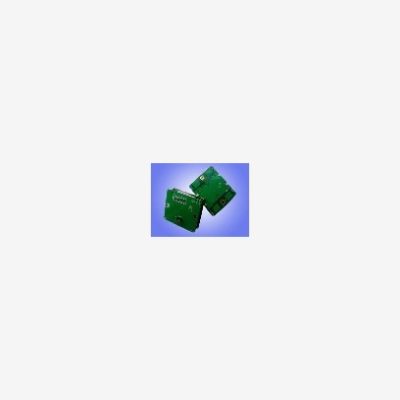

微波傳感器模塊 GH-719

            GH-719微波位移模塊使用說明書

GH-719微波感應位移模塊是利用多普勒雷達(Doppler Radar)原理設計的微波移動物體探測器，微波頻率10.525GH，直接加直流6-20V電源即可工作。

GH-719微波感應位移模塊信號處理采用單片機程序分析，可靠性高。電路板上有16級靈敏度調整，感應距離在0.3-10米內可調。4種觸發模式選擇，信號輸出時間：2秒，3秒，10秒，20秒，加光敏電阻可抑制白天觸發，主要應用于自動門控制開關、工業自動化控制，室內外安全防范系統、ATM自動提款機的自動錄像控制系統、野外安全警世等場所。

GH-719微波感應位移模塊屬于非接觸探測型模塊，抗射頻干擾能力強，不受溫度，濕度，光線，氣流，塵埃影響，可以安裝在一定厚度的塑料，玻璃，木制等非金屬的外殼里面，方便應用到各種產品或設備控制上面。

二 電路板調整說明：

 A 16級靈敏度調整：線路板上有4個標有0 1 2 3的連接點。

1：按照下面短路4個連接點，可調節16級靈敏度，使感應距離在0.3-10米內可調。

2：4個連接點斷開，感應距離最近，在0.5米以內。

3：連接點短路為1，不短路為0，全部短路，靈敏度最高，調整如下：

1：0000。2：0001。3：0010。4：0011。5：0100。6：0101。7：0110。8：0111。

8：1000。9：1001。a：1010。b：1011。 c：1100。 d：1101。 e：1110。 f：1111。

  B 4種觸發模式調整：線路板上有2個標有4 5的連接點。

1：00不可重復觸發摸式：

  探測到移動物體，輸出3秒種高電平信號后停止，延時2秒鐘再檢測，探測到移動物體又輸出2秒種，依次循環。直到探測不到移動物體，高電平信號輸出停止。

2：01可重復觸發摸式，延時時間2秒鐘：

  探測到移動物體，輸出2秒種高電平信號，在2秒種時間內，模塊以每秒30次的頻率，不住的檢測，如果再次探測到物體移動，時間繼續延時2秒種，直到探測不到移動物體，

高電平信號延時2秒種后停止。

3：10可重復觸發摸式，延時時間10秒鐘：

  探測到移動物體，輸出10秒種高電平信號，在10秒種時間內，模塊以每秒30次的頻率

不住的檢測，如果再次探測到物體移動，時間繼續延時10秒種，直到探測不到移動物體，

高電平信號延時10秒種后停止。

4：10可重復觸發摸式，延時時間20秒鐘：

  探測到移動物體，輸出20秒種高電平信號，在20秒種時間內，模塊以每秒30次的頻率

不住的檢測，如果再次探測到物體移動，時間繼續延時20秒種，直到探測不到移動物體，

高電平信號延時20秒種后停止。

  CDS光敏電阻：

1：接光敏電阻，可以抑制白天或光線比較明亮的環境下觸發。

2：觸發一次有效：

    接光敏電阻，可以在黑夜或光線比較暗的環境下，當探測到有移動物體即可觸發。在選定的觸發模式時間內，既使光線由黑暗變得明亮，都不能改變觸發狀態和延時時間，直到輸出信號變?yōu)榈碗娖?，光敏電阻才起控制作用?/span>

  注意事項：

  靈敏度和觸發模式選擇后，單片機需要斷電復位后才能執行新的選擇功能。

三 主要技術參數：

     1 中心頻率：10.525 GHz              2 工作電壓：DC6V±20V

     3 靜態電流：6mA                   4 高/低輸出電平：5V/0V

     5  3 dB 天線方向圖 - 方位 80 °      6  3 dB 天線方向圖 -俯仰 40 °

     7 感應距離：0.3-10米16級可調       8 觸發方式：4種選擇

     9 環境溫度：-30-70度               10 外形規格：45*37*18mm
