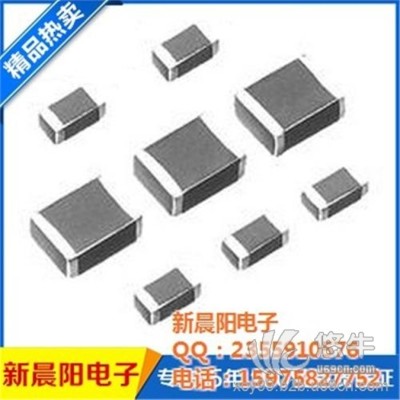

體積：0402、0603、0805、1206、2520、3225、4532、5650

 公差：I=±7%、K=±10%、L=±15%、M=±20%

 感量：1.2N 1.5N 2.2N 3.9N 6.8N……　

      1R0K 1R2K 2R2K 2R7K 3R3K 4R7K……

      10u 15u 12u 18u 22u……　

      1MH 1.2MH 1.5MH 1.8MH 2.2MH……

  特點: 1.適應于自動貼裝的高尺寸精度繞線電感器；

       2.良好的可焊性；

       3.耐熱樹脂封裝，有優良的機械強度；

       4.優良的Q值和高可靠性；

       5.使用于液晶電視、電腦驅動器、移動電話、汽車音響和其他電子產品。

功率電感的選型因素

1)電感的電氣特性，主要飽和特性，溫升特性，頻率特性等；

2)電感的機械特性，主要尺寸限制，貼裝方式，機械要求等；

3)電感的使用環境，電氣條件裕量，環境溫濕度，酸堿度等；

4)電感的性價比（品質，品牌，技術支持，服務，付款條件等）；

5)電感的新型研發，深度定制和快捷樣品反饋以及批產能力；

功率電感

功率電感的選型因素很多，許多設計人員或者采購人員而言，在滿足主要考量因素的情況下，盡可能的平衡其他因素：

1、成本因素，磁芯可選用廉價的鐵粉心。選擇廉價的電感產品，就要承擔起品質和服務的風險

2、產品的溫度特性有嚴格要求，可能需要成本昂貴的MPP磁芯或者羰基鐵粉心等。

貼片電感常識：

使用鐵粉芯，它們供應更好溫度穩定性并且相對于其他可選磁芯成本更低。貼片電感的外形能在必要時供應靈活性與可變性，但是成本更高。高磁通磁環通常見于濾波電感而不是電源變換電路。另一種性能折衷能在電感電流，電感電壓(引腳14到引腳16)與輸出電壓紋波典型波形中看到。運用電感量較小fdv0620-0.47μh電感產生較高峰值電流，輸出電壓紋波低于18mv峰峰值。

貼片電感產生紋波峰峰值剛超過12mv。峰值電流對輸出電容充電并且供應負載電流。在電容上會流入與流出較大電流，這將產生較高輸出電壓紋波。貼片電感多用于電源濾波回路， 電感是儲能元件側重，于抑止傳導性干擾；貼片電感在電子設備的 PCB 板電路中會大量使用感性元件和EMI濾波器元件。在諧振電路中，電感必須具 有高Q，窄的電感偏差，穩定的溫度系數，才能達到諧振電路窄帶，低的頻率溫度漂移 的要求。高Q電路具有尖銳的諧振峰值。
