功率電感發展趨勢

  移動電話、相機、筆記本電腦的磁盤驅動器以及便攜式音頻播放器只是少數還在使用的傳統電子元件，現在需要更多的是功率電感器。將日益復雜的電路整合到更加狹小的電路板空間中的巨大的市場壓力導致了性能更佳的、極具競爭力的、更為精巧的終端元件的需求增大。

  電路板上的大功率轉化終端元件的廣泛應用也導致了高效率直流轉換器和更精細電感器需求的增加。為了適應這一挑戰，元件制造商都花重金在材料與制作上發展、生產和改善繞線和多層片式電感器，用具有相等或更好的性能的但也更加精細的設計來迎合市場的需要。

  1、精細功率電感器在便攜式電子產品的電源供應器設計當中，面臨的zui大挑戰是，既要提高電源供應器的工作效率還要減小它的尺寸，也就是說要設計在電力供應設計中zui好使用zui小的電感器。解決此難題的辦法之一是，提高DC/DC轉換器的開關頻率，這是影響低電感和小尺寸元件的關鍵。由負荷波動引起的瞬態響應較低的電感值是抵消了更好的。在這種情況下，伴隨著負載波動所引起的更快的瞬態響應，低電感值因高頻率而偏移。但是，有得必有失，提高開關頻率的同時也增加了開關損耗，這同樣會導致工作效率的降低。由于其他重要電路設計之間相互作用會影響器件性能這一特點，所以僅僅靠增加開關頻率并非易事。近期，開關頻率一直保持在500kHz左右而電感在4.7～10μH，這些因素包括提供更好的電路設計，改進材料，完善制造技術，都能讓開關頻率保持在1MHz以下。然而，內部電路的進一步細化使得開關頻率已經高達3MHz，但同時電感值也低于了2.0H。據推算，6～8MHz的開關頻率以及低于1H的電感值并不常見，這就導致了電感器小型化的戲劇性。

  2、較高的開關頻率1-A級電感器的發展趨勢是小包裝，低電感和更快的開關頻率。例如擁有300kHz開關頻率但面積只有16或36mm2的電感器將被廣泛使用。使用一個9mm2大小的電感器能將開關頻率提高為1.5MHz，這表明在增加開關頻率的同時也在相應地減小尺寸。未來要提供更精細電感器的關鍵在于部件制造商是否有能力通過在電路設計、材料和制造等方面的不斷進步來降低電感和提高開關頻率。手機用電感器技術的進步已經在包裝厚度上顯現了出來，例如，從兩三年前2mm到現在的1mm。該技術的顯著改善讓靠超薄元件支持器件的微型化趨勢持續吸引著全球電子產品消費市場。即便如此，單純靠使用較小的電感器也不是一個完善的解決方案。

  3、繞線改善規模較小的便攜式設備需要更緊湊的更高效率的DC/DC轉換器，靠這些補充設備的強大功能來zui大限度的完善電池能量。盡管大的元件難以同時縮減電感尺寸和保持較低阻抗，廠商們依然在通過更好的設計，改進材料科學，提高制造技術來減少電感器尺寸。盡管電感器是相當簡單的結構，但為了適應市場微型化的不斷需求同時不降低性能，我們仍有許多技術障礙需要克服。

隨著經濟發展，電子產品對電子原件的要求在提升，現在的電感產品都向著高頻率，高xiao率，環保，尺寸，安全，低溫升，低噪音，抗干擾方面發展。

新時代賦予功率電感新要求

“輕、薄、短、小”的電感器的結構更適合扁平化，輕量化，低功耗和高性能的要求。電感的貼片化和扁平化將成為另外一個趨勢。增益電感從2008年成立至今，在電感研發生產已經有8年，其產品不斷順應時代的發展，在生產技術上、品質和性價比都有著無與倫比的地位，都奠定了增益這個獨具匠心的品牌影響力。

許多電感和電源工程師都紛紛抱怨道，高頻化大功率電路對產品體積要求越來越嚴苛，功率密度要求越來越大，要選出能設計和選型更優化的電感。，必須要對SMD功率電感系統的了解，尤其是大電流電感。

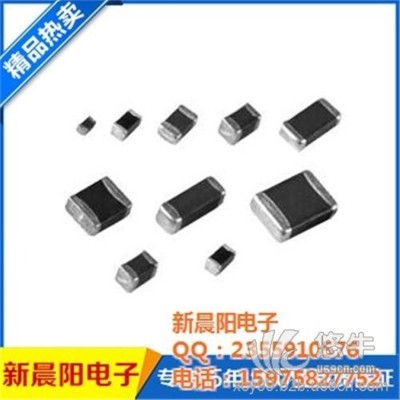

smd功率電感

什么是功率電感

功率電感即是電路中起到傳輸功率作用的電感器。傳輸功率的電感包括：

1、升壓電感

2、降壓電感

3、升降壓電感

4、功率因素校正電感

5、正激電路輸出側的直流輸出濾波電感

6、逆變電路輸出側的逆變電感

以上所有的功率電感除了起到傳輸功率、信號和電磁兼容作用外，還同時承擔著儲能和平滑濾波的作用。

其中信號和電磁兼容，也被叫做EMC電感。

1、  共模電感。也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。

2、  差模電感。差模電感在電路中主要濾除差模干擾，也同樣起到濾波和儲能的作用

貼片電感憑著它小型化，高品質，高能量儲存的特點在各種行業范圍內得到廣泛的應用，我們看看它還具有哪些優質特征：

一、貼片電感的特征性能：

(1)高品質因素( Q 值)，耐大電流。

(2)平底易表面貼裝,可焊性強,焊接牢固。

(3)非屏蔽鐵氧體磁芯構造，成本較低。

二、貼片電感的應用范圍：

主要應用于手機、手電筒、數碼相機、數碼相框、 MP3 、 MP4 ，數 碼錄音筆等其它數碼產品及電子禮品、儀表儀器、 LED 燈具，玩具 , 運動器材等 。

三、貼片電感的產品命名及識別方法：

1)、表示電感量：例如 47 為 47uH 。

2)、表示產品尺寸：直徑 X 高度，例如 5 表示直徑為 5mm ， 4 表示高度為 4mm ，允許公差 ± 0.3mm 。    3)、電感值公差： J= ± 5% K= ± 10% L= ± 15% M= ± 20% N= ± 30% 。
