功率電感發展趨勢

  移動電話、相機、筆記本電腦的磁盤驅動器以及便攜式音頻播放器只是少數還在使用的傳統電子元件，現在需要更多的是功率電感器。將日益復雜的電路整合到更加狹小的電路板空間中的巨大的市場壓力導致了性能更佳的、極具競爭力的、更為精巧的終端元件的需求增大。

  電路板上的大功率轉化終端元件的廣泛應用也導致了高效率直流轉換器和更精細電感器需求的增加。為了適應這一挑戰，元件制造商都花重金在材料與制作上發展、生產和改善繞線和多層片式電感器，用具有相等或更好的性能的但也更加精細的設計來迎合市場的需要。

  1、精細功率電感器在便攜式電子產品的電源供應器設計當中，面臨的zui大挑戰是，既要提高電源供應器的工作效率還要減小它的尺寸，也就是說要設計在電力供應設計中zui好使用zui小的電感器。解決此難題的辦法之一是，提高DC/DC轉換器的開關頻率，這是影響低電感和小尺寸元件的關鍵。由負荷波動引起的瞬態響應較低的電感值是抵消了更好的。在這種情況下，伴隨著負載波動所引起的更快的瞬態響應，低電感值因高頻率而偏移。但是，有得必有失，提高開關頻率的同時也增加了開關損耗，這同樣會導致工作效率的降低。由于其他重要電路設計之間相互作用會影響器件性能這一特點，所以?xún)H僅靠增加開關頻率并非易事。近期，開關頻率一直保持在500kHz左右而電感在4.7～10μH，這些因素包括提供更好的電路設計，改進材料，完善制造技術，都能讓開關頻率保持在1MHz以下。然而，內部電路的進一步細化使得開關頻率已經高達3MHz，但同時電感值也低于了2.0H。據推算，6～8MHz的開關頻率以及低于1H的電感值并不常見，這就導致了電感器小型化的戲劇性。

  2、較高的開關頻率1-A級電感器的發展趨勢是小包裝，低電感和更快的開關頻率。例如擁有300kHz開關頻率但面積只有16或36mm2的電感器將被廣泛使用。使用一個9mm2大小的電感器能將開關頻率提高為1.5MHz，這表明在增加開關頻率的同時也在相應地減小尺寸。未來要提供更精細電感器的關鍵在于部件制造商是否有能力通過在電路設計、材料和制造等方面的不斷進步來降低電感和提高開關頻率。手機用電感器技術的進步已經在包裝厚度上顯現了出來，例如，從兩三年前2mm到現在的1mm。該技術的顯著改善讓靠超薄元件支持器件的微型化趨勢持續吸引著全球電子產品消費市場。即便如此，單純靠使用較小的電感器也不是一個完善的解決方案。

  3、繞線改善規模較小的便攜式設備需要更緊湊的更高效率的DC/DC轉換器，靠這些補充設備的強大功能來zui大限度的完善電池能量。盡管大的元件難以同時縮減電感尺寸和保持較低阻抗，廠商們依然在通過更好的設計，改進材料科學，提高制造技術來減少電感器尺寸。盡管電感器是相當簡單的結構，但為了適應市場微型化的不斷需求同時不降低性能，我們?nèi)杂性S多技術障礙需要克服。

當今市場上常用的貼片電感器:

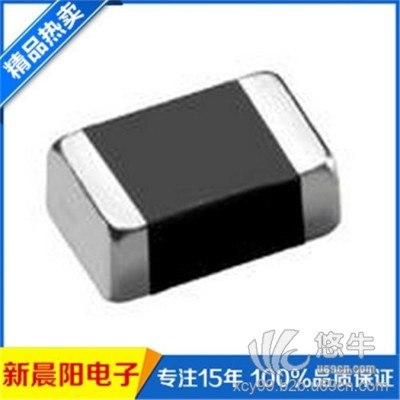

1）鐵氧體貼片電感器  特性：體積?。宦┐判。黄兄g不產生互耦合，可靠性高；無引線，不產生跟蹤性，適合高密度表面貼裝；優良的可焊性及耐熱沖擊性，適合波峰焊及再流焊。

2）繞線型貼片電感器  特性：體積小，適合高密度表面貼裝；采用端電極結構，很好地抑制了引線引起的寄生元件效應；更好的頻率特性和更強的抗打攪能力；優良的可焊性及耐熱沖擊性；應用頻率高，產生精度高，一致性好。

3）陶瓷疊層貼片電感器  特性：氧化鋁陶瓷，適合高的自諧振頻率；尺寸小(1.6t0.8t0.8mm)；在高頻下Q值高，電感值穩定；使用溫度范圍:-30℃~+85℃。一般用于濾波和振蕩作用。

4）貼片電感磁珠  特性：適合表面貼裝；形狀、尺寸及電性能符合EIA標準；具有良好的可焊性與抗熱沖擊性；適合波峰與再流焊。

 面對如此多的貼片電感，我們?cè)谶x型的時候應該要注意哪些方面呢？

電感量的穩定性

電感器因?yàn)榄h(huán)境溫度變化1℃所產生電感量的變化△L/△t與原有電感量L值的比值為電感的溫度系a1,a1=△L/L*△t。除電感溫度系數可決定其穩定性外，還應重視由于機械振動和時效老化所引起的電感量的變化。

抗電強度及防潮

 對于有抗電強度要求的電感器要選用封裝材料耐電壓高的品種哦，一般耐電壓較好的電感器，防潮性能也較好。采用樹脂浸漬，包封，壓鑄工藝都可滿足該項要求。

焊盤或針腳

 焊盤或針腳是選購和使用電感線圈不可忽視的重要方向，主要考核其拉力，扭力，耐焊接熱和可焊性試驗等，以保證焊接的可靠性。

  對于貼片電感(SMD)一定要嚴格按設計的焊盤尺寸選購，帶針腳的電感，一般無嚴格規定同參數和立式，臥式可互換。只是由于PC板安裝位置限制而指定品種。
