產品說明

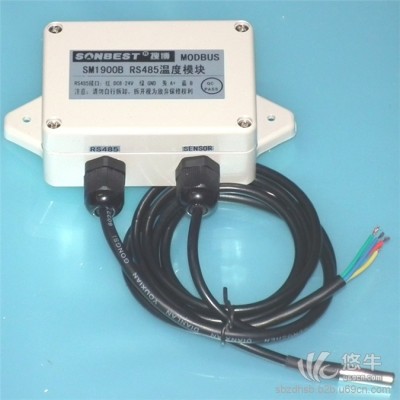

       SM1900B溫度數據采集模塊,配合美國進口傳感器,實現低成本溫度狀態在線監測的實用型專業模塊。
         本模塊可應用于(1)SMT行業溫度數據監控 (2) 電子設備廠溫度數據監控(3) 冷藏庫溫度監測(4) 倉庫溫度監測 (5) 藥廠GMP監測系統(6) 環境溫度監控(7) 電信機房溫監控 (8) 其它需要監測溫度的各種場合等。
         為便于工程組網及工業應用，本模塊采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。

技術參數

產品特色

1. 組網方便靈活：每個模塊都有一個ID號，該ID號可遠程在線更改
2. 基于工業通用的MODBUS-RTU協議，方便接入各種工控系統
3. 數據讀寫方便：一個命令可以讀出所有模塊測量數據或單獨讀出某個通道數據
4. 自帶接口：RS485,可以直接與電腦連接
5. 高精度，免校正：全數字化采集，不會因距離問題采集信號不準確
6. 長距離采集，傳感器與模塊之間的距離最長達500米
7. 可根據自己的需求選擇不同精度的S10系列傳感器
8. 贈送二次開發測試軟件

接口說明

1． RS485接口
2．  接口其引腳定義如下：1腳-DC 6-24V電源正  2腳-DC 6-24V電源負3腳-A+  4腳-B-
3． 傳感器接口（僅針對傳感器外置模塊）本模塊支持SLST1系列或SS10系列溫度傳感器，外接溫度傳感器引腳定義如下：

應用方案

外形尺寸

 通訊協議

         為適應工業應用需求，搜博的SLMT系列儀器及模塊都采用ModBus RTU通訊協議，如：SLMT智能溫度采集模塊、SLIT巡檢儀等。下面就ModBus RTU協議簡要介紹如下：
      模塊默認的通訊波特率：9600,8,n,11）
傳感器序列號寫操作 （功能號：22 ）
對于傳感器，模塊存儲其序列號才能識別和正常檢測。每個DS18B20都有唯一
的64位識別序列號，本操作用于寫入傳感器序列號到設備存儲器中。寫入的方式有
兩種：
1． 傳感器接入設備（該通道僅接一個傳感器時），遠程可通過命令，使設備自動讀
出該傳感器序列號，并保存在模塊指定傳感器編號位置。
2． 直接遠程寫入64位序列號即8個字節到指定設備指定編號位置。
計算機發送命令： [設備地址][命令號][輔助命令號][傳感器編號][8字節序列號][CRC低8位] [CRC高8位]
意義如下：
A、設備地址：如上。
B、命令號：0x22,為Modbus中的保留命令號，此處自定義為對傳感器序列號進行寫操作。
C、輔助命令號：0C,為Modbus中的輔助命令號。
D、傳感器編號：值范圍為1-24。
E、8字節序列號，如DS128B20序列號: 28 65 A2 E2 01 00 00 63。
F、CRC校驗：如上。
例命令為：01 22 0C 01 28 65 A2 E2 01 00 00 63 62 2F
設備響應：
[設備地址][命令號][返回的字節個數][數據1][數據2]...[數據n][CRC低8位][CRC高8位]
例：01 22 08 28 65 A2 E2 01 00 00 63 53 41
意義如下：
A、設備地址和命令號：如上。
B、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。這里固定為8，因?yàn)?8B20 的ID號就是8個字節。
C、數據：8個字節的ID號。
D、CRC校驗：如上
舉例1.一個新傳感器已接入到設備的第一個通道，要將該傳感器序入到該通道序號為1的位置。
上位機發送：01 22 01 01 00 04 A8 32
從機回復：  01 22 08 28 F8 4C 87 01 00 00 F1 04 70
其中01 表設備地址，22表命令功能號，08 表返回的數據長度，"28 F8 4C 87 01 00 00
F1"為該傳感器的序列號
2.已知了一個傳感器的序列號，要將該傳感器接入系統使用，那么要將64位序列號寫
入到地址01第01通道01序列
主機發送：01 22 0C 01 28 B9 F5 87 01 00 00 53 98 D0
 其中01 表設備地址，22表命令功能號，0C 表寫入的子命令
設備回復：01 22 08 28 B9 F5 87 01 00 00 53 C0 47
其中01 表設備地址，22表命令功能號，08 表返回的數據長度,"28 B9 F5 87 01 00 00
53"為要寫入的傳感器64位序列號，寫入后，設備原樣返回寫入的數據。
通訊協議詳細內容請參考說明書。

與組態軟件的連接

        搜博智能溫度模塊采用標準的MODBUS-RTU協議，可以直接與各種組態軟件連接，下面以
世紀長秋的《世紀星》組態軟件為例，簡介驅動的安裝操作方法。
        世紀星軟件運行后，新建一個工程。

如上面所示，點擊設備驅動管理后即可彈出選擇界面：

選擇PLC-莫迪康(Modicon)-Modbus(RTU協議)-串口

將串口設置成與模塊連接的端口號，并將設備地址設置成1（模塊默認），如下圖所示：

點擊完成，即可完成新設備的加載，模塊正常加載后，雙擊設備管理：

如上圖所示，搜博智能模塊是上新建的設備，雙擊【驅動設備測試】命令按鈕即可對設備進行聯機測試。

點擊【串口】圖標可以調整波特率，本模塊的默認波特率為9600,修改后保存后，可按如下圖標顯示增加寄出器變量：

寄存器名為4x0001,連續寄存器數量為12 (模塊實際接的傳感器數)，變量起始名稱可以任意寫，設置好后，點擊增加，即會出現上圖所示的寄存器列表，點擊【開始】命令，就可以對模塊數據進行采集測試，此時，寄存器值都可以正常顯示。比如值為:2487表明實際溫度為24.87,即顯示值除以100即為真實值。寄存器測試正常后即可在工程中進行調用顯示，在此不作介紹。
