指示

狀況

FAULT

故障指示燈

如果負載>100%，故障指示燈亮，如果負載>120%, 故障指示燈亮并且逆變器自動關機。 當逆變器在電池模式工作時，沒有輸出；或者當逆變器有一相或多相不行，輸出短路，故障指示燈都會亮

INV 逆變指示燈

逆變器開機，并在電池工作狀態

LINE 交流輸入指示燈

逆變器開機，在市電狀態工作，交流輸入指示燈亮，如果逆變器停機及在市電模式中缺一相或多相，交流指示燈將每5秒閃一下，顯示出機器自動充電或沒有輸出的情況

缺相燈

當缺一相或兩相，缺相燈亮，如果缺全部相，將不亮，逆變器在電池狀態工作

相序指示燈

當三相是一個相序時，相序指示燈亮，如果三相全缺，逆變器將在電池模式工作

蜂鳴器響

過載，電池量低，逆變器不工作，缺相，相序錯誤

OFF 關機鍵

按關機鍵3秒，逆變器將關機

ON/CHK 開機/翻頁鍵

按開機鍵3秒，逆變器將啟動，當按住開機鍵1秒，將查看到逆變器運作信息

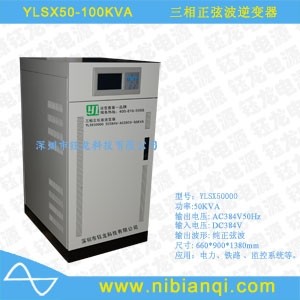

型號

10KVA

15KVA

20KVA

30KVA

40KVA

50KVA

60KVA

80KVA

100KVA

120KVA

標稱容量(KVA)

10

15

20

30

40

50

60

80

100

120

輸入單相最大電流

25

33

40

55

71

86

102

133

164

195

工作方式及原理

在線式供電，靜態旁路開關(無間斷切換)，雙重轉換技術，輸出電源完全隔離

相數

三相十N

標稱電壓

380VAC±20％

標稱頻率

50 Hz±10％，60Hz±10％

電壓諧波失真

<10％

軟啟動

0~100％5sec

最大輸出電壓

432VDC

446VDC

微電腦設定充電電流

6A-20A(可調)

數量單元

32節

33節

標稱電池電壓

384VDC

396VDC

浮充電壓

432VDC

446VDC

充電電流

6A~20A(可調)

相數

三相十N

標稱電壓

3/1：220VAC±1％；3／3：380VAC±1％

標稱頻率

50Hz±0.5％，60Hz±0.5％(電池供電)

頻率穩定度：不同步時

<±0.5％

頻率穩定度：同步時

<±2％

波峰因數

3：1

輸出波形

正弦波

總諧波失真

線性負載<3％；非線性負載<5％

動態負載電壓瞬變

(由0到100％躍標)

<±4％

瞬間恢復時間

<10ms

平衡負載電壓

<1%；<5％(不平衡負載電壓)

過載能力

125％10min，150％1mln

逆變器效率，負載100％

91

91

92

92

93

93

93

95

95

95

相數

三相十N

標稱電壓

380VAC±15％

標稱頻率

50Hz±5％，60Hz±5％

逆變器/旁路(轉換時間)

0ms(過載)

外形尺寸WXDXH(mm3)

560x800x1140

660x900x1380

740x900x1420)

900x1250x1600

重量  (KG)

210

260

290

320

480

620

700

750

850

850

860

910

950

12脈沖

輸入裝置

接線端子排

輸出裝置

接線端子排
