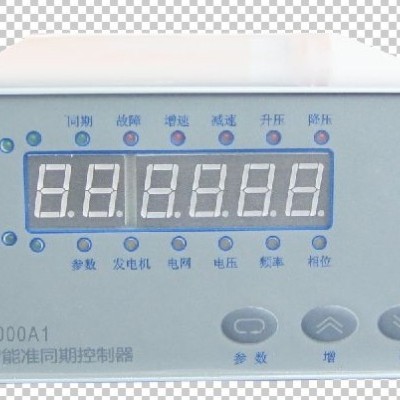

PTQ2000A1微機準同期控制器

在電力系統中，同步發電機和線路變壓器的并列操作是經常進行的，為了保證安全快速地將同步發電機并入電網，必須使用準同期控制器。

    PTQ2000A1微機智能準同期控制器對被同期對象的電壓、頻率、相位、加速度、滑差速率的測量由軟、硬件結合完成，有很高的測量精度和準確性。在發電機工作方式中可以對電壓、頻率采用模糊控制進行變參數調節。調壓方式有兩種，一種是脈寬調節適合于伺服電機控制的模擬電位器調節，另一種是計（次）數調節適合于數字控制。調頻（速）控制采用模糊控制理論有很寬的參數選擇范圍，既可適用于伺服閥控制的液壓調速機和直流伺服電機控制的調速機，也可適用于普通交流電機控制的調速機。它以PIC單片機為核心，具有高集成度、高可靠性、硬件簡單、性能完善等特點。

PTQ2000A1微機智能準同期控制器有很高的同期精度及快捷的并網速度，并提供合閘閉鎖功能。既可用于同步發電機的并列，也可以用于線路變壓器的并列。主要應用于中小型發電廠的控制設備中。

裝置技術條件

1．電源：   AC：110V～280V/50Hz,DC：110V～250V

2．輸入信號：

發電機標準電壓：0V～100V+30V（或0V～400V+120V）

電網標準電壓：  0V～100V+30V（或0V～400V+120V）

注意，標準電壓分別取自被同期對象兩側電壓互感器的同名相。采用標準電壓互感器時選100V，直接采用380V線電壓時選400V。另外參數0必須作相應修改。

3．輸出信號：

增速（功角符合）、減速（同頻）、升壓（偏低）、降壓（偏高）同期合閘及故障六個開關信號，以繼電器方式輸出。

裝置技術條件

1． 電源：

AC：110V～280V/50Hz DC：100V～250V

2．輸入信號：

發電機電壓：0V～400V+110V

電網電壓：  0V～400V+110V

3．輸出信號：

同期合閘開關信號，以繼電器方式輸出。

接點容量為交流阻性220V/5A；交流阻性380V/2A；

直流110V/0.8A,直流220V/0.2A。

4．工作環境:

環境溫度: -15℃～＋45℃

海拔：2500米以下地區

機箱尺寸：高×寬×深＝75×150×180 mm

開孔尺寸：高×寬＝75×150 mm

面板高×寬=80×160 mm
