●  高性能、低噪音、低價格、高速力矩大、平穩性極好

●  單 / 雙脈沖輸入方式

●  設有16檔等角度恒力矩細分，最高分辨率40000步/轉

●  采用獨特的4線控制電路，有效的降低了噪音，增加了轉動平穩性

●  最高反應頻率可達300KHz

●  步進脈沖停止超過100ms時，線圈電流自動減半，減小了步進電機過熱

●  雙極恒流斬波方式，使得相同的步進電機可以輸出更大的速度和功率

●  光電隔離信號輸入/輸出

●  驅動器電流：0.1A~4.5A

●  單電源輸入，電壓范圍: AC16～60V（最佳輸入電壓 AC40V）

●  信號原電壓范圍: DC3.3～28V（任意輸入，無需外加限流電阻）

●  出錯保護：①相位過流 ②相位開路 ③供電電壓高 ④供電電壓低

●  外形尺寸：117×75.7×33（mm），凈重量：0.27kg

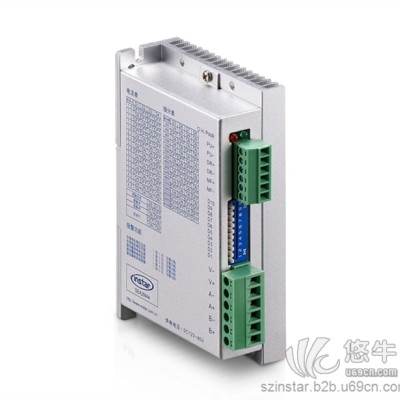

       SEA2M46M 為一款等角度恒力矩細分型步進電機驅動器，驅動電壓AC16V～60V（最佳輸入電壓 AC40V），采用單電源供電，適配外徑56mm～60mm、相電流在4.5A以下，4、6、8出線各種型號的二相混合式步進電機。

       驅動器內部采用雙極恒流斬波方式，使步進電機噪音減小、運行更平穩；驅動器電源電壓的增加使得步進電機的驅動能力和高速性能大為提高；步進脈沖停止超過100ms時，線圈電流自動減半，使驅動器的發熱可減少50%，也使得步進電機的發熱減少。用戶使用脈沖頻率不高的時候使用低速高細分最高可達40000步/轉，使步進電機運轉精度提高、振動減小、噪音降低。


木工雕刻機、激光雕刻機、打標機、貼標機、固晶機、焊線機、UV打印機、3D打印機、噴繪機、繪圖儀、繡花機、點膠機、灌膠機、焊錫機、BGA返修臺、貼合機、貼片機、熱壓機、背光源貼膜機、涂裝機、往復機、端子機、剝線機、繞線機、錫膏印刷機、PCB鉆孔機、V-CUT機、打靶機、FPC補強機、涂布機、疊片機、IC分選機、IC燒錄機、編帶機、醫療設備、非標設備、XYZ測量儀、連接器組裝機、SMT周邊設備等


●  當 1 綠 1 紅 交替閃爍時，表示步進電機相位過流；;

●  當 1 綠 2 紅 交替閃爍時，表示步進電機相位開路；;

●  當 1 綠 3 紅 交替閃爍時，表示驅動器供電電壓高；;

●  當 1 綠 4 紅 交替閃爍時，表示驅動器供電電壓低;

●  當 1 綠 5 紅 交替閃爍時，表示驅動器有其他故障;

以上報警功能啟動時，步進電機失去自鎖能力，若要回復正常工作，需要確認以上故障消除，然后重新上電，綠色電源指示燈常亮，驅動器回復正常。

▲  注意：由于驅動器不具備電源正負極反接保護功能，因此上電前請?jiān)俅未_認電源正負極接線是否正確，否則電源正負極接反將導致燒壞驅動器中的 保險管。
