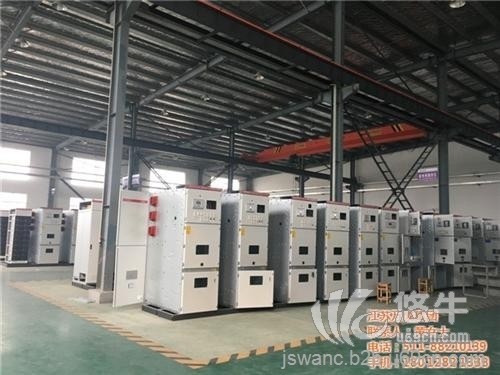

GGD開關柜是一種新型的固定式低壓開關柜,它是由老型GGD改進而成。在交流50HZ、額定電壓380V與額定電流至5000A的配電系統中,作為動力,照明及配電的電能轉換,分配與控制之用。
功能特點:
1.該產品的電氣性能如額定電流、分斷能力、操作安全、接地保護等與老型GGD相比都大為提高。
2.進線開關由原來的ME、DW15改用HW1框架式斷路器,額定總電流可至5000A,分斷能力可提高到80kA,保護特性與抽屜柜(GCK、GCS)等同。
3.隔離刀開關由原來的敞開式HD13BX改用封閉式帶燈負荷隔離開關HFD,≤630A時可帶負荷操作、零飛弧、操作更加安全可靠。
4.分路塑殼斷路器由原來的DZ20改用HM1D帶燈塑殼斷路器,不僅分斷能力高,而且?guī)糁甘酒涔ぷ鳡顟B(tài),克服了普通塑殼斷路器跳閘狀態指示不夠明確的難題,斷路器分、合閘一目了然,即使在黑暗的環境也能安全準確的操作。
5.此外GGD(NEW)的框架結構和板材也作了重大調整,柜體的框架全部采用鋁合金型材,門板均為敷鋁鋅鋼板,環保耐腐蝕。柜體由內、外二層門構成,內門安全操作,外門采用海洋蘭透明安全鋼化玻璃防護。
產品用途:主要用于發電廠、變電站、廠礦車間等場所。

開關柜(switchgear)的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中,進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多,如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜;或按照柜體結構的不同,可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜;根據電壓等級不同又可分為高壓開關柜,中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

主要技術參數
額定絕緣電壓:交流660V,交流1000V
額定工作電壓:交流 380 V ,交流660 V
額定頻率:50Hz
水平母線額定電流:1250~4000A
垂直母線額定電流:1000A
饋電電路上限電流:2500A
抽屜回路上限電流:500A
控制電機上限容量:320KW
水平母線峰值耐受電流(0.1S):63KA、105KA、176KA
水平母線短時耐受電流(1S):30 KA、50 KA、80 KA、100 KA
垂直母線峰值耐受電流(0.1S):63 KA、105 KA
垂直母線短時耐受電流(1S):30 KA、50 KA
額定工頻耐受電壓(1min):2500V
二次工頻耐受電壓(1min):2500V
防護等級:IP30、IP40
外型尺寸寬*深*高mm:600(800、1000)*800(1000)*2200
