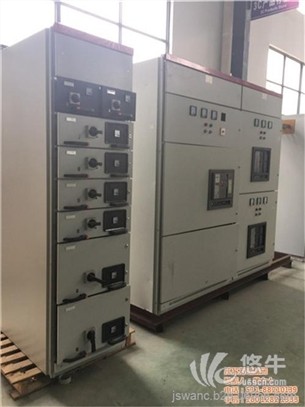

GCS低壓抽屜式開關柜 結構特點：

1、框架采用 8MF 型開口型鋼，主構架上安裝模數為 E=20mm 和 100mm 的Φ9.2mm 的安裝孔，使得框架組裝靈活方便。

1、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的 作用相對獨立。

3.、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具 備高短路強度能力的基本措施。

4、電纜隔室的設計使電纜上、下進出均十分方便。

5、抽屜高度的模數為 160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不 變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流 400A 及以下。

6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝 置。1 抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

7、柜體的防護等級為 IP30 IP40,還可以按用戶需要選用。

開關柜送電操作步驟如下：

1 先裝好后封板,再關好前下門。

2 操作接地開關主軸并且使之分閘。

3 用轉運車(平臺車)將手車(處于分閘狀態)推入柜內(試驗位置)。

4 把二次插頭插到靜插座上(試驗位置指示器亮)，關好前中門。

5 用手柄將手車從試驗位置(分閘狀態)推入到工作位置(工作位置指示器亮, 試驗位置指示器滅)。

6 合閘斷路器手車。
