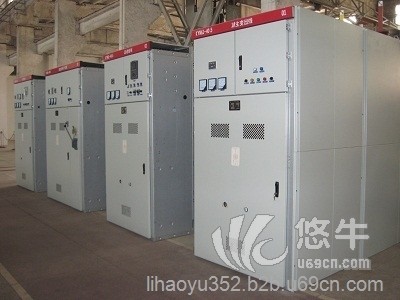

KYN61-40.5交流金屬鎧裝移開式開關設備（以下簡稱開關柜）系40.5KV三相交流50HZ成套配電裝置，主要用于發電廠、變電所及工礦企業的配電室接受與分配電能，可實現對電路的控制、保護和監測之用；除廣泛用于一般電力系統外，還可用于頻繁操作的場所。本開關柜符合GB3906-91《3-35KV交流金屬封閉開關設備》、IEC298《交流金屬封閉開關設備和控制設備》。

特性和功能
    關柜結構按組成可分為柜體、手車兩大部分。柜體內配用新型全絕緣真空斷路器或進口六氟化硫斷路器。柜體采用組裝結構提高了手車與柜體的配合精度，產品外形美觀，能迅速組織生產、裝配，能及時交貨。柜體為進口敷鋁鋅彎制，用螺栓組裝成型。
    典型方案按功能特征可分為繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔，因此可阻止電弧延伸，從而使可能產生的鼓掌限制在很小的范圍內。除繼電器儀表室外，其它隔室均有獨立的滑壓通道。當某一部分需要換元件或維修時，不需要全柜停點，只需切斷元件兩端的電源，維修人員即可安全進入該室。其外殼防護等級為IP3X；手車室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X。
    可實現閉門操作。開關柜的各項正常操作，包括斷路器分合閘，斷路器手車推到工作位置和退出到斷開/試驗位置以及接地開關的分合閘都能在高壓隔室門關閉條件下進行。
    開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等其它一次方案。本開關柜采用復合絕緣，材料工藝完全立足于國內。
主回路采用絕緣母線，相間及連接頭配有用阻燃材料注塑而成的絕緣套，主母線為分?jǐn)嗄妇€，相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。
    在電纜室里裝有電流互感器、接地開關等，寬裕的空間便于多根電纜的連接。
    觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉，形成有效隔離。
    主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能。

使用環境
a. 環境溫度 ： 上限：+40℃ 下限：-10℃；
b. 海拔高度不超過1000m；
c. 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
d. 地震烈度不超過8度
e. 不適用于有腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染的場所。
注：在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。
