產品特點

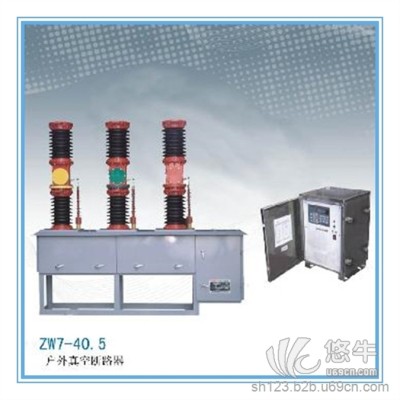

主要由支柱瓷套管、鋁支架、真空滅弧室、絕緣拉桿、傳動機構、彈簧操動機構、電流互感器、防凝露裝置和箱體組成。
真空滅弧安裝在上瓷套管內，在滅弧室與瓷套管之間，采用新型的絕緣材料電氣絕緣脂填充，以解決凝露問題。該絕緣材料具有絕緣性能好、耐老化、耐室外高溫等特點。從而避免了由于充SF6氣體或充油帶來的一系列問題 , 給檢修及維護帶來方便；
傳動機構結構簡單，免維護，不檢修周期長；
絕緣拉桿采用硅橡膠制成，絕緣性能好，抗污穢能力強；
彈簧操動機構向開斷元件的分、合閘操作提供能量，并實現各種規定順序的操作。箱體為防雨型，箱體內裝有凝露控制器和加熱器，通過凝露控制器自動調節箱體內的溫度和濕度，防止了電氣控制元件受潮或產生凝露，也保證了機構的機械傳動系統潤滑油不被凍結；
內置電流互感器，可以做到四個次級（0.2S，0.5，10P,10P）三個變比。

主要功能：

1.采用真空滅弧，開斷能力強，電壽命長，機械壽命10000次；

2.結構簡單，免維護，不檢修周期長；

3.絕緣性能好，防污穢能力強；

4.可配彈簧或電磁操動機構，機械性能可靠，可頻繁操作；無火災隱患；

5.內裝電流互感器，講師精度達0.2級，可實現三相互動保護；

6.內附凝露控制器，能保持?jǐn)嗦菲髟谝欢ǖ臏囟?、濕度下可靠運行。

 產品安裝：

a. 產物安裝前應按必要預備好牢固的底子及須要的園地 , 如用戶自建底子或埋桿 , 應按安裝尺寸及進線孔圖所示安裝尺寸預埋螺栓或預留孔位 , 如利用我廠提供的太過架 , 需參考開關安裝與底子圖及底子與預埋件圖。

b. 安裝產物時 , 用 6 個 M20 螺母將產物牢固在底子上。

c. 主回路接線時 , 先將接線端子搭接面整理干凈 ,( 有鍍銀層 , 不答應用沙布打磨 ) 便可與外部端子相連 , 見所附端子圖。

d. 二次接線從斷路器底部進線孔進入與端子排毗連 ( 電流互感器必須可靠毗連以包管在運行時二次回路絕對不在開路狀態 ), 再將進線孔密封以防備塵土及小動物進入。

e. 利用接地螺栓可靠毗連接地線。

 使用環境條件：

1.周圍空氣溫度：上限+40攝氏度，下限-30攝氏度；

2.海拔不超過2000米（若需增高海拔，則額定絕緣水平相應提高）；

3.風壓：不超過700Pa（相當于風速34m/s);

4.振幅：地震強度8度；

5.污穢等級：ⅲ級；

6.日溫度差：不超過25攝氏度。

產品用途：

  主要用于戶外35KV輸變電體系的控制與掩護，也實用于城、鄉配電網絡及工礦企業的正常操縱與短路掩護之用。該產物總體布局為瓷瓶支柱式；上瓷瓶內裝真空滅弧式，下瓷瓶為支柱瓷瓶。實用于頻仍操縱的場合。并具有密封性好、抗老化、耐高壓、不燃燒、利用壽命長，安裝維護方便等特點。
