1噸一拖二中頻美爐標配2015

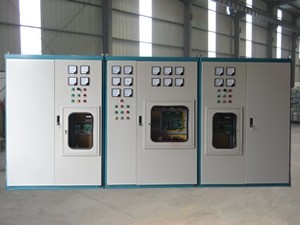

1噸一拖二中頻爐由一臺12脈波整流電源變壓器、12脈中頻電源雙逆變電柜（即雙整流電源雙逆變）、配兩臺1噸電爐爐體組成，一套中頻電源分別向兩臺電爐供電熔煉。
一拖二中頻電爐采用串聯諧振電壓反饋式的控制方式，輸出功率的大小是靠調節逆變器觸發頻率來控制的，不需調節整流可控硅的導通角度來調節功率，致使整流可控硅始終處于全開放狀態，故功率因數始終大于0.95，諧波含量小，整流輸出電壓恒定不變，波形好，因此設備的運行效率高，可以節約10～20%電能，節能效果明顯。完全能達到國家GB/T14549-93的用電標準要求。
一拖二中頻爐工作模式:
兩套爐子同時熔煉
一套爐體熔煉生產，另一套爐體保溫
一套爐體熔煉生產，另一套爐體備用
一、一拖二中頻電爐主要設備功能、配置和技術說明：
KYN28-12型高壓柜（選配）
高壓柜為手車中置式開關柜
高壓柜由VS1-12型真空斷路器、避雷器、高壓隔離開關、電壓互感器、電流互感器、變壓器溫度顯示、瓦斯保護等組成。
高壓柜上配備分時計量表、功率因數表、電壓表、電流表
2、整流變壓器（選配）
整流變壓器用于將一次高壓電降到適合中頻電源的輸入電壓，采用專用的高阻抗油浸自冷式整流變壓器，S11型高效能三相油浸式配電變壓器1000KVA
這種整流變壓器一般都采用Y/d11，Y0連接組方式，二次輸出為兩組，其中一組輸出為Y型連接，另一組輸出為d11型連接，這樣這兩組輸出的相位就會互相差30°，即形成了12脈波的整流方式。這種整流方式和六脈波整流相比可以有效的抑制5次和7次諧波，能減小諧波分量對電網的干擾，所以在大型電爐中均采用這種整流變壓器。
12脈波整流電源變壓器的參數：
電爐容量 |
中頻電源功率（KW） |
變壓器容量（KVA） |
電壓組合 |
連接組標號 |
阻抗 電壓 （%） |
|
一次側 （KV） |
二次側 （V） |
|||||
2 |
1000 |
1000 |
10 |
660 |
Y/d11，Y0 |
6～8 |
價格 |
注：在變壓器的高壓側應有無載調壓開關，電壓在-10％，-5％，0，+5％，+10％五檔調節。
3、1噸一拖二中頻爐主要技術參數配置 （功率任意分配）
1噸一拖二中頻爐 型號： GWT-1T/1000KW |
12脈整流電源 鋁殼爐體 高等配置 |
12脈整流電源 |
|
額定功率 |
1000KW |
1000KW |
|
進相電壓 |
6*660V |
6*660V |
|
額定電壓 |
3000V |
3000V |
|
熔化率 |
約1.2T/H |
約1.3T/H |
|
額定容量 |
1T |
1T |
|
額定溫度 |
1800℃ |
1800℃ |
|
配電源規格 |
KGPS-1/1000 |
KGPS-1/1000 |
|
說明 |
700kw熔煉 |
700kw熔煉 |
|
成套配置單 |
快速中頻電源 |
一套（內配濾波電容器）12脈中頻電源 |
一套（內配濾波電容器）12脈中頻電源 |
補償電容柜 |
一套 |
一套 |
|
爐子 |
二臺鋁殼爐 |
鋼殼機構爐體（含磁軛） |
|
減速機 |
二臺 |
液壓 |
|
水冷電纜 |
四根 |
四根 |
|
坩堝膜 |
一只 |
一只 |
|
說明書資料 |
一份 |
一份 |
|
價格 |
特點：1噸一拖二中頻爐節能效果顯著
環保型最新線路一拖二中頻爐即串聯逆變中頻電爐性能特點
1、 環保型最新線路中頻爐。對公共電網無高次諧波干擾，對機算機無干擾，對數控機床無干擾。
2、 恒功率、熔化速度快。功率可始終保持最大值不變。無功損耗小、節電、同比普通線路可節電10%-20%?！ ?/span>
3、 功率因數不低于0.95。無需外加功率因數補償器?！?nbsp;
4、 啟動成功率200%。任何狀態（空爐、重爐、滿爐）下啟動成功率200%
5、 調功調頻。調功率不調直流電壓（直流電壓始終為最大值）調功率是靠調節逆變器的觸發頻率來實現的?！?nbsp;
6、 可實現一拖二中頻電爐雙供電。一套中頻電源供兩臺中頻電爐同時工作，一臺熔煉一臺保溫，或者兩臺同時熔煉的功率可隨意分配。
二、1噸一拖二中頻爐水冷設備：（選配）
根據自身情況也可自行購買或者自建冷卻水池省去HRBL-70T封閉式循環冷卻塔。
可以在生產現場筑水池，通過水泵使水循環對1噸一拖二中頻爐進行冷卻，也可選用整套組合型冷卻設備。建議采用HRBL-70T封閉式循環冷卻塔，能大量節約生產場地占地面積。循環水冷卻1噸一拖二中頻爐技術參數如下表：
1噸一拖二中頻爐水冷型號 |
HRBL-70T |
|
冷卻能力（kcal/h） |
300000 |
|
工作流量（m3/h） |
70 |
|
工作水壓（Mpa） |
0.2 |
|
進出水管口徑 |
DN100 |
|
額定功率 |
主水泵（KW） |
2.2 |
風機（KW） |
0.55*2 |
|
噴淋泵（KW） |
0.75 |
|
電源（V） |
380 |
|
主機 |
外形尺寸 |
1800*1300*1200 |
空機重量 |
800 |
|
單價 |
