概述

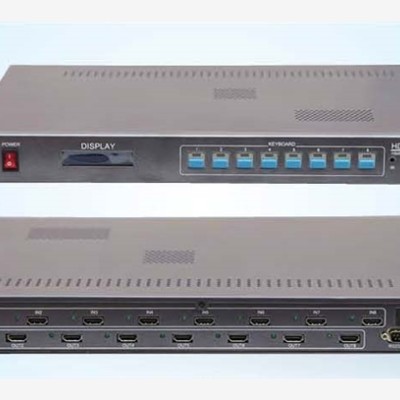

高清數字矩陣切換器是專門為高清數字信號的切換而設計的高性能智能矩陣設備，用于將各路數字視頻輸入信號切換到任意視頻輸出通道上，主要應用于 監控電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。本產品帶有斷電現場保護、LCD液晶顯示、紅外和計算機RS232遠程控制 等功能。
高清數字矩陣切換器有三種規格：
A型為標準1U機箱（最大8×8），
B型為標準4U機箱(最大16×16)，
C型為標準7U機箱(最大32×32)，
D型為標準10U機箱（最大64×64）。
4種類型的矩陣安裝操作方法相同，典型拉線圖如下：
每個系列的輸入輸出通道數都是可選的，如下表：
A系列（1U）
型號 通道數 |
輸入路數 |
輸出路數 |
4*4 |
4 |
4 |
8*4 |
8 |
4 |
8*8 |
8 |
8 |
A系列最大支持8*8 |
||
B系列4U
型號 通道數 |
輸入路數 |
輸出路數 |
4*4 |
4 |
4 |
8*4 |
8 |
4 |
8*8 |
8 |
8 |
16*4 |
16 |
4 |
16*8 |
16 |
8 |
16*16 |
16 |
16 |
B系列最大支持16*16 |
||
C系列7U
型號 通道數 |
輸入路數 |
輸出路數 |
32*4 |
32 |
4 |
32*8 |
32 |
8 |
32*16 |
32 |
16 |
32*24 |
32 |
24 |
24*24 |
24 |
24 |
32*32 |
32 |
32 |
C系列最大支持32*32 |
||
D系列10U
型號 參數 |
輸入路數 |
輸出路數 |
64*4 |
64 |
4 |
64*8 |
64 |
8 |
64*16 |
64 |
16 |
64*32 |
64 |
32 |
64*64 |
64 |
64 |
D系列最大支持64*64 |
||
2．性能特點
⊙ 兼容HDMI1.3，支持HDCP。
⊙ 支持DeepColor最高36bit。
⊙ 支持V.X.Color。
⊙ 自動EDID，所有輸入口的EDID信息自動同步到第1個輸出顯示單元的EDID。
⊙ 輸入內建自適應均衡器，輸出預加重，支持HDMI線長到20m(AWG24)。
⊙ 斷電現場保護。
⊙ 輸入信號丟失LED指示。
⊙ 插卡式工業機箱，輸入輸出獨立插卡，靈活可靠（A型除外）。
⊙ 帶RS232接口，可遠程計算機操作。
⊙ 前面板液晶顯示，獨立按鍵操作，清晰直觀。
⊙ 支持紅外遙控。
3. 技術指標
HDMI時鐘頻率 |
25Mhz-225Mhz |
MDHI最大傳輸速率 |
< 10.2Ghz |
HDMI接口 |
Type A 19pin HDMI接口 |
HDMI傳輸線長 |
≤ 20米（AWG24） |
RS232控制線長 |
≤ 15米 |
通訊接口 |
RS-232，9600bps,8,n,1 |
A型功率消耗 |
＜60W |
B型功率消耗 |
＜100W |
C型功率消耗 |
＜200W |
D型功率消耗 |
＜400W |
工作溫度 |
0℃—+45℃ |
環境濕度 |
＜95%RH |
MTBF |
＞40000小時 |
A型機箱尺寸 |
483(寬)╳300(深)╳45(高)mm（1U） |
B型機箱尺寸 |
483(寬)╳300(深)╳180(高)mm（4U） |
C型機箱尺寸 |
483(寬)╳350(深)╳315(高)mm（7U） |
D型機箱尺寸 |
483(寬)╳350(深)╳450(高)mm（10U） |
電源輸入 |
交流220V/50Hz ±10% |
