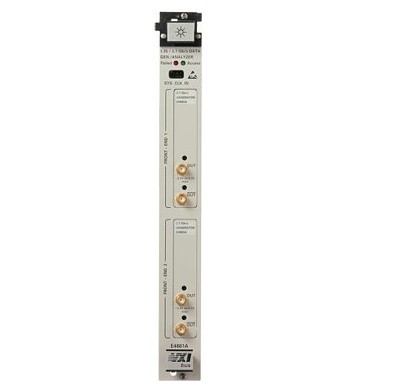

Agilent E4861B 3.35 Gb/s ParBERT 模塊

主要特性與技術指標

Electrical modules:

·        Bit rates of 21 Mb/s up to 3.35 Gb/s

·        Differential or single-ended data output and input

·        Jitter injection via 500 ps delay line

·        16 Mbit memory depth per channel

描述

Agilent ParBERT 81250 3.35Gb/s模塊使ParBERT 81250成為測試10 Gigabit Ethernet 、XAUI器件，以及用于一些串行總線(S-ATA, Firewire, PCI-Express,.)和背板半導體產品高速通信端口的理想設備。

有了3.35Gb/s ParBERT模塊，就能在64個通道上測試并行和多串行從21Mb/s直至3.35Gb/s的速度。E4861B為一個VXI槽寬，可包含2種前端插卡(E4862B: 3.35 Gb/s 發生器前端或E4863B: 3.35 Gb/s 分析儀前端)。

·        新的 3.35 Gb/s模塊使Agilent ParBERT 81250最適合下列應用：

·        10 Gigabit Ethernet 測試

串行總線 (S-ATA, Firewire, PCI-Express, Infiniband,..) 和背板應用
3.35Gb/s前端優異的抖動性能和脈沖保真度使其成為設計、評測和在研發及制造中驗證高速通信端口、元件、芯片及模塊的理想設備。

·        產生偽隨機字序列 (PRWS)和高達2³¹-1的標準PRBS

·        用用戶定義數據、PRBS或來自并行端口的混合數據分析誤碼率

·        產生和分析21Mb/s至3.35 Gb/s數據率

·        每通道16 Mbit 存儲器深度

·        抖動調制特性

·        可變渡越特性

·        發生器模塊:

·        數據輸出:差分或單端

·        幅度: 0.1 to 1.8V pp

·        輸出躍變 (20%-80%): <75ps, (60ps ，典型值)

·        抖動: < 30ps pp ，典型值

·        分析儀模塊:

·        數據輸入:差分或單端

·        阻抗: 50 ohm ，典型值

·        輸入靈敏度: < 50mV

·        最大輸入電壓范圍: -2V 至 +3V
