一、概述:

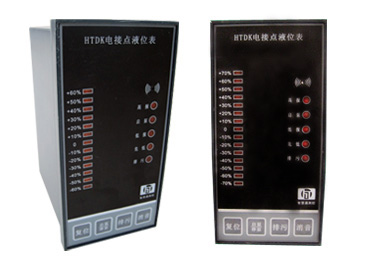

   HTDK系列電接點液位表，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、水箱等的液位測量。

裝置由測量筒和二次儀表組成。二次儀表采用單片機進行信號處理，汽紅水綠雙色發光二極管顯示液位，

以及發光二極管指示工作狀態。具有測量準確、操作簡便、性能穩定、運行可靠、界面醒目美觀等特

點。有HTDK-13、HTDK-15、HTDK-17、HTDK-19四種型號，分別配13點、15點、17點、19點的電極筒。

二、功能特點：

1.雙色發光二極管指示液位

2.具有高報、低報、危低、啟泵四路控制輸出

3.具有排污和消音功能

1.工作電壓：AC85V－AC264V （或DC120V－DC380V）

2.工作溫度：-10--50℃

3.工作濕度：≤80%

4.液位顯示點數：13-19點

5.外形尺寸：豎式 80mmX160mmX160mm（寬X 高X 長）

6.開孔尺寸：豎式 76mmX152mm（寬X 高）

7.報警輸出：包含高位報警、低位報警、危低報警。均為常開觸點 。動作點見附表

8.啟泵輸出：均為常開觸點。動作點見附表

9.輸出觸點容量：AC220V 10A

10.輸入回路最大動作值：液體阻值≤50KΩ （可根據客戶要求定制）

11.功耗：≤5W
