概述簡介

PL系列窄脈沖LIV測試系統是為大功率激光器LIV測試而研制的，大功率激光器使用直流或者寬脈沖加電時發熱嚴重，而激光器特效受溫度影響非常大，直流或?qū)捗}沖下的測試結果并不能反映器件特性。

PL系列產品具有輸出電流脈沖窄、輸出脈沖電流大、支持脈沖光峰值功率檢測、支持激光器電壓測量等功能。輸出脈沖寬度最小可至100nS，輸出最大脈沖電流30A。

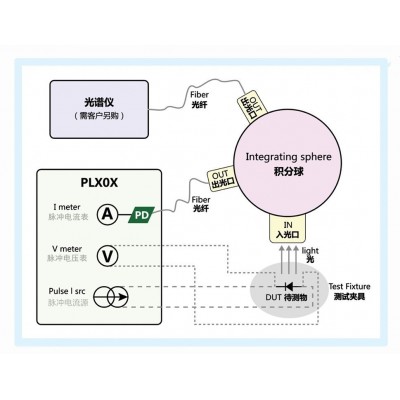

窄脈沖LIV測試系統構成圖如下所示：PL系列脈沖源、測試夾具、積分球、光纖、光譜儀等組成，光譜儀需要客戶根據自己的選擇另購。

窄脈沖LIV測試系統特點
?5寸觸摸顯示屏，全圖形化操作
?內置LIV測試軟件，加速用戶完成測試
?高靈敏度寬帶光功率檢測
?豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
?支持USB存儲，一鍵導出測試報告
?支持多種通訊方式，RS-232、GPIB及以太網

• 技術指標

• 參數	指標
  測試量	脈沖電壓、脈沖電流、峰值光功率
  脈沖恒流輸出	0~300mA量程，精度0.1%FS±3mA
  	0~3A量程，精度0.1%FS±20mA
  	0~30A量程，精度0.1%FS±50mA
  直流恒流輸出	Z大電流3A，Z大電壓10V
  脈沖特性	脈沖寬度：100ns~5ms
  	脈沖寬度步進：20ns
  	脈沖周期：10us~1s
  	脈沖Z大占空比1%
  	脈沖邊沿時間小于周期的10%
  脈沖電壓測量	0~10V 量程,精度 0.5%FS±50mV
  	0~100V 量程,精度 0.5%FS±400mV
  	四線測量
  峰值光功率測量	0~0.1mW量程,0.5%FS±1uW
  	0~1mW量程,0.5%FS±8uW
  	0~10mW量程,0.5%FS±60uW
  	光纖輸入，F(xiàn)C法蘭
  	波長400~1100nm或850~1700nm選配
  	探測器收光面積1.2mm
  觸發方式	支持TTL Trig IN及Trig OUT
  通信口	RS-232、GPIB、LAN
  電源	AC 100~240V 50/60Hz
  工作環境	25±10℃
  尺寸	106mm高 × 255mm寬 × 425mm長
  質保期	1年

  窄脈沖LIV測試VCSEL激光器設備應用


  ?醫療、美容激光器，典型波長為808nm等
  ?光纖、固體激光器的泵浦源，典型波長為530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
  ?車載激光雷達EEL激光器，典型波長為905nm等
  ?人臉識別、車載雷達等的VCSEL激光器，典型波長為850nm、940nm等
  ?汽車車燈、紫外殺菌燈的大功率LED，典型波長為265nm、940nm等
