產品用途
J61H、J61Y 型 PN200~PN320 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。
產品特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠
執行標準
設計標準：JB/T 3595/E101
結構長度：JIS E101
對焊端：ANSI B16.25
試驗與檢驗：JIS E101
壓力-溫度：JB/T 3595
產品標識：GB/T 12220
供貨規范：JIS E101
性能參數
型號
|
J61H-200V
|
J41Y-200V
|
工作壓力（MPa）
|
19.6
|
15.58
|
6.96
|
19.6
|
15.58
|
6.96
|
適用溫度（℃）
|
≤200
|
≤450
|
≤570
|
≤200
|
≤450
|
≤570
|
適用介質
|
水、蒸汽等
|
材料
|
閥體、閥蓋
|
鉻鉬釩鋼
|
閥瓣
|
鉻鉬釩鋼＋堆焊硬質合金
|
閥座
|
鉻鉬釩鋼＋堆焊硬質合金
|
閥桿
|
鉻鉬釩鋼
|

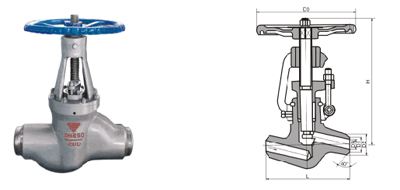

主要外形和連接尺寸
公稱通徑DN
|
主要外形尺寸和連接尺寸
|
重量
|
L
|
D1
|
D2
|
D3
|
α
|
H
|
Do
|
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
|
10
|
120
|
12
|
25
|
/
|
37.5
|
185
|
140
|
2.8
|
15
|
150
|
17
|
36
|
/
|
37.5
|
247
|
200
|
7.5
|
20
|
135 170
|
22
|
42
|
/
|
37.5
|
248
|
200
|
9
|
25
|
135 170
|
26
|
42
|
/
|
37.5
|
248
|
240
|
9.5
|
32
|
170 180
|
31
|
44
|
/
|
37.5
|
248.5
|
280
|
15
|
40
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
50(1)
|
250
|
50
|
82
|
/
|
32
|
450
|
320
|
60
|
50(2)
|
320 350
|
50
|
82
|
/
|
32
|
450
|
320
|
64
|
65
|
370 260
|
69
|
100
|
110
|
32
|
669
|
400
|
74
|
80
|
400 430 470
|
84
|
108
|
130
|
32
|
669
|
450
|
112.5
|
100
|
455 560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
注：DN50為兩種結構
|
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
|
10
|
120
|
120
|
12
|
28
|
/
|
37.5
|
189
|
140
|
3
|
15
|
150
|
150
|
17
|
40
|
/
|
37.5
|
250
|
200
|
9
|
20
|
135 170
|
135 170
|
22
|
46
|
/
|
37.5
|
252
|
200
|
11
|
25
|
135 170
|
135 170
|
26
|
46
|
/
|
37.5
|
254
|
240
|
13
|
32
|
170 180
|
170 180
|
31
|
49
|
/
|
37.5
|
254
|
280
|
17
|
40
|
230
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
50(1)
|
250
|
250
|
50
|
90
|
/
|
32
|
453
|
320
|
68
|
50(2)
|
320 350
|
320 350
|
50
|
90
|
/
|
32
|
455
|
320
|
72
|
65
|
370 260
|
370 260
|
69
|
104
|
110
|
32
|
630
|
400
|
83
|
80
|
400 430 470
|
400 430 470
|
84
|
110
|
140
|
32
|
672
|
450
|
118
|
100
|
455 560
|
455 560
|
107
|
148
|
170
|
32
|
761
|
500
|
185
|
|
