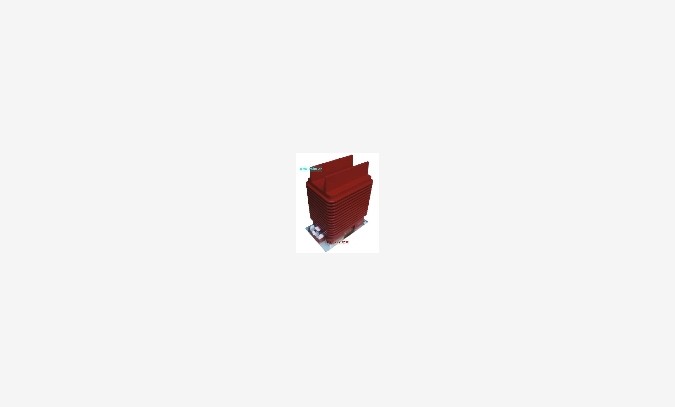

LZZBJ9-35 戶內全封閉干式電流互感器概述

一、 產品介紹

LZZBJ9-35型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及 繼電保護用.產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級 次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。

特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

二、技術參數 (華波： ,18057723230 )

引用標準 GB1208-2006《電流互感器》

IEC69944-1：2003《互感器 第1部分：電流互感器》

GB311.1-1997《高壓輸變電設備的絕緣配合》

JB/T5356-2002《電流互感器試驗導則》

(華波： ,18057723230 )

三、電氣性能

額定電壓:35 kV

額定頻率:50 Hz

額定絕緣水平:40.5/95/185 kV

額定一次電流:20～2000 A

額定二次電流:5或1 A

局部放電水平:48 kV,≤50 pC 28 kV,≤20 pC

四、環境條件

使用環境: 戶內

環境溫度: -5～40 ℃

24h內相對濕度平均值: ≤95 %

1月內相對濕度平均值: ≤90 %

額定海拔高度:≤1000 m
