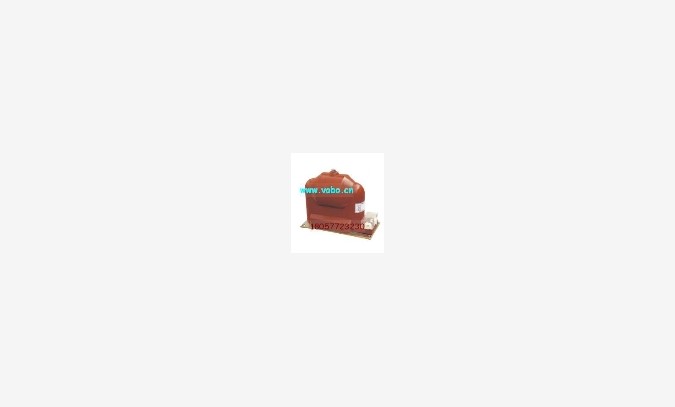

JDZX11-3、6、10 JDZXF11-3、6、10型

單相-全封閉電壓互感器



一、概述

本系列電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX11-3, 6, 10為， Yo/[連接，JDZXF11-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz或60Hz,額定電壓 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。



二、使用條件

1．海拔高度不超過value="3000" hasspace="False" negative="False" numbertype="1" tcsc="0">3000米;

2.周圍環境溫度不高于+40 value="0" hasspace="False" negative="False" numbertype="1" tcsc="0">0C，不低于- 50度

3.周圍空氣的相對濕度不大于85％（2計）

4.滿足II級污穢等級；

5安裝場所無腐蝕性的氣體



三、結構簡介

JDZX11-3,6,10：JDZXF11-3,6,10型互感器為全封閉結構，繞組為環氧樹脂全真空澆注全 絕緣結構。鐵芯采用優質硅鋼片卷繞而成?；ジ衅鹘^緣靠環氧樹脂。產品體積小、重量輕，安裝佗有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力．并可以保護繞組不受潮。一次繞組引出線端子的標志為A、N；二次繞組引出線測量級端子的標志為a、n，保護 級端子的標志為da, do均在澆注體上清晰標注。



在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便 JDZX11-3，6，10互感器的連接組標號為nth="1" day="1" islunardate="False" isrocdate="False">1/1/1112-12，JDZXF11-3, 6, 10互感器的連接組標號為 1/1/1/1112112-12，三臺單相三繞組電壓互感器連組為（剩余電壓繞組接成開口三角形）。



四、技術參數

型 號	額定電壓比(V)	額定頻率(HZ)	準確級組合及額定輸出(VA)COSΦ=0.8				極限輸出(VA)	額定絕緣水平（VA）
			0.2	0.5	1	6P
JDZX11value="3" hasspace="False" negative="True" numbertype="1" tcsc="0">-3A	3000/√3/100/√3/100/3	50,60	30	90	180	100	400	3.nth="6" day="24" islunardate="False" isrocdate="False">6/24/40
JDZX11value="6" hasspace="False" negative="True" numbertype="1" tcsc="0">-6A	6000/√3/100/√3/100/3		30	90	180	100	400	7.2/32/60
JDZX11value="10" hasspace="False" negative="True" numbertype="1" tcsc="0">-10A	10000/√3/100/√3/100/3		30	90	180	100	400	12/42/75
