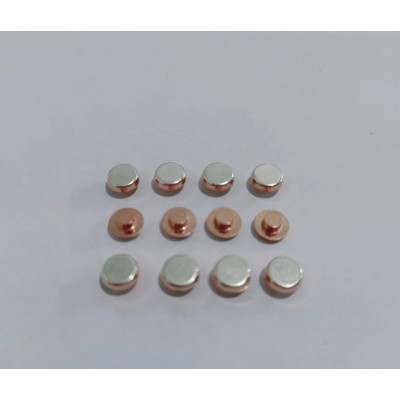

54P小型繼電器銀觸點/交流接觸器常開常閉觸點

      繼電器的常開觸點是指繼電器內部的動觸點和靜觸點處于斷開狀態，當線圈得電時，其動觸點和靜觸點立即閉合接通電路；當線圈失電時，其動觸點和靜觸點立即復位斷開，切斷電路。
繼電器常開觸點的連接關系：由圖可看岀該繼電器K線圈連接在不閉鎖的常開按鈕與電池之間，常開觸點K-1連接在電池與燈泡EL（負載）之間，用于控制燈泡的點亮與熄滅，在未接通電路時，燈泡EL處于熄滅狀態。
電路接通時繼電器常開觸點的控制關系：按下按鈕SB時，電路接通，繼電器 K線圈得電，常開觸點K-1閉合，接通燈泡EL供電電源，燈泡EL點亮。
電路斷開時繼電器常開觸點的控制關系：松開按鈕SB時，電路斷開，繼電器 K線圈失電，常開觸點K-1復位斷開，切斷燈泡EL供電電源，燈泡EL熄滅。
         繼電器的常閉觸點是指繼電器線圈斷電時，內部的動觸點和靜觸點處于閉合狀態，當線圈得電時，其動觸點和靜觸點立即斷開切斷電路；當線圈失電時，其動觸點和靜觸點立即復位閉合，接通電路。
1、繼電器常閉觸點的連接關系：
由圖可看出該繼電器K線圈連接在不閉鎖的常開按鈕與電池之間，常閉觸點K-1連接在電池與燈泡EL（負載）之間，用于控制燈泡的點亮與熄滅，在未接通電路時，燈泡EL處于點亮狀態；
2、電路接通時繼電器常閉觸點的控制關系：
按下按鈕SB時，電路接通，繼電器K線圈得電， 常閉觸點K-1斷開，切斷燈 泡EL供電電源，燈泡EL熄滅；
3、電路斷開時繼電器常閉觸點的控制關系：
松開按鈕SB時，電路斷開，繼電器K線圈失電， 常閉觸點K-1復位閉合，接 通燈泡EL供電電源，燈泡EL點亮。
