DDZ斷帶抓捕器，礦用斷帶抓捕器，礦用皮帶運輸機斷帶抓捕器，

DDZ斷帶抓捕器基本參數規格

……………………………………………………………………………………………………
1、單側制動寬度（可調）：100～150mm
2、額定制動力：50KN/套
3、保護裝置破壞載荷：≥100KN

4、斷帶滑動距離：300～800mm
適用工況：
1、帶寬為650～2000mm的上運帶式輸送機
2、剛性架式和吊掛式帶式輸送機
3、帶式輸送機的傾角：α≥6°
4、槽型托輥槽角：適用于各種槽角
1、在檢查、調整、更換零件時，必須停車、切斷電源。
2、斷帶抓捕器在輸送機上的安裝數量、間距應符合表1、表2的規定，否則將不能保證可靠的抓捕保護作用。
3、抓捕后應注意：
（1）斷帶抓捕器抓捕后應及時對皮帶進行處理，不要使皮帶和抓捕器長時間處于抓捕狀態。
（2）首先應檢查斷帶抓捕器有無變形，各焊縫有無開焊，發現問題及時更換；同時應檢查各處緊固件是否松動，并應全部緊固一遍。
（3）應檢查摩擦片總成及逆止托輥運轉是否靈活可靠，無阻滯現象，配合有無松動，如發現問題，嚴禁使用，及時更換。

不同帶強、帶寬和傾角的最大允許安裝間距：

●額定制動力：30kN

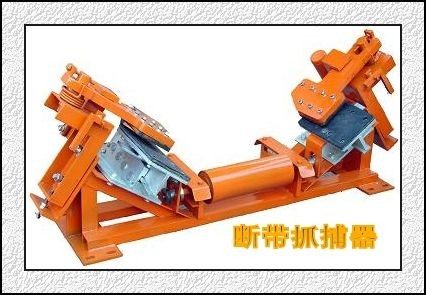

DDZ斷帶抓捕器產品基本說明

……………………………………………………………………………………………………

礦用皮帶機綜合保護系統包括：主機-防爆電磁閥；煙霧傳感器；溫度傳感器；速度傳感器；撕裂傳感器；跑偏傳感器；急停傳感器；堆煤傳感器八大保護；根據皮帶長度和用戶需求可選配各傳感器數量，另可添加皮帶機張力傳感器；無料延時停車傳感器；斷帶抓捕器等。

DDZ型帶式輸送機用斷帶抓捕器（以下簡稱斷帶抓捕器）該產品填補國內空白，提高了產品性能，擴大了保護的范圍，廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕器可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能。在需要時可起卡帶器的作用

DDZ斷帶抓捕器工作原理：

……………………………………………………………………………………………………
　斷帶保護裝置沿帶式輸送機多處安裝，當皮帶正常運行時，中部的單向輥輪隨皮帶轉動，左右兩楔形閘塊處于皮帶下方且與皮帶不接觸，上閘塊調整到皮帶兩側，且與皮帶縱向平行。當發生斷帶時，下滑上閘塊快速轉動到皮帶上方，楔形閘塊繼續沿楔形槽運動，將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間。
性能特點：
1、楔塊自鎖制動皮帶，無需外動力
2、閘塊與皮帶面接觸，制動面大，不傷皮帶
3、上閘塊可擺動，可打開，上下伸縮可調
4、可以根據運載量，調整上閘塊上方的螺栓，設定上閘塊伸人皮帶的長度 5、關鍵部件鍍鋅處理，防止銹蝕。
6、整體式的安裝支架，強度大，安裝方便。
7、可以根據用戶要求，配裝皮帶斷帶報警裝置。
