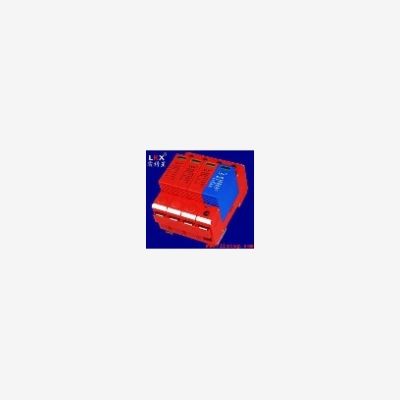

三相電源防雷模塊

1．三相電源防雷模塊用途
通流容量為20KA、40KA、60KA的防雷模塊用于各種電源系統的防雷保護；通流容量為80KA、100KA、120KA的防雷模塊用于重要場所的總電源防

雷保護。該產品廣泛適用于移動通信基站、微波通信局/站、電信機房、工廠、民航、金融、證券等的電源系統，如各種配電站、配電房、配電

柜、交直流配電屏、開關箱、以及其它各種重要且易遭受雷擊的設備，使電源系統免受雷擊過電壓損壞。

5．三相電源防雷模塊特點
三相電源防雷模塊選用優質壓敏電阻，性能穩定可靠。
通流容量大，ns級響應速度。
內置過熱斷路裝置。
失效檢測指示。
遙信報警接口。
三相電源防雷模塊適用于不同電網制式，保護更全面。
35mm 導軌安裝，標準模塊化設計。
維護簡便，可插拔更換防雷模塊。
6．三相電源防雷模塊使用說明
⑴安裝前必須切斷電源，嚴禁帶電操作。
⑵連接線應采用不小于6 mm2的多股銅線，且要求短、粗、直。
⑶建議在防雷模塊前端串聯熔斷器或空開。
⑷安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否

正常。
⑸單片寬度為36的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。
⑹安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
⑺防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應

及時維修或更換。
⑻非專業人員請勿拆卸。
