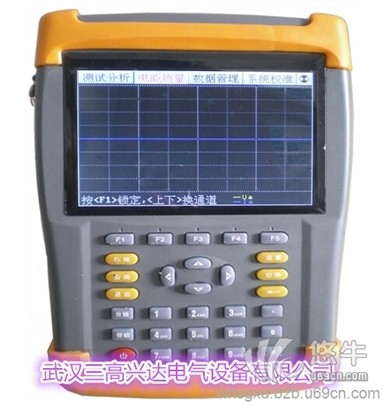

產品概述：

隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高低側同時引入，變壓器聯結方式有多種形式，又存在不同的聯結組別，高低壓側CT也有多種不同的組合方式，極易接錯，而在平時運行中又可能沒有達到誤動的條件而不易被發現，存在很大的隱患）。本公司根據現場測試需要，適時開發WASL型多功能矢量分析儀。它集多功能于一身，既可做相位儀校驗主變差動保護和母線差動的正確性，又可作為電參量測試儀測試電力系統必要的參數，還可用做三相三線電能計量接線檢測儀器，同時可測量2～32次諧波含量。采用DSP交流采樣，可同時測量3路電壓和6路電流模擬量，儀器首創9通道矢量同屏顯示，人機對話界面友好，使用簡便，大大方便了現場使用，是電力工作者的得力助手。

產品別稱：

差動保護矢量測試儀、差動保護矢量檢測儀、回路矢量分析儀、多功能矢量分析儀

產品特點：

1、  可進行保護裝置回路矢量分析，6路電流同時測試，一次接線即可完成測試，并直接給出正確接線圖和判定結果。

2、  可對三相三線高壓計量回路進行接線分析判斷，能區分48種方式的接線，并直接給出判定結果。

3、  大容量鋰電池供電，連續工作長達8小時。

4、  3路電壓，6路電流矢量同屏顯示，國內首創。

5、  集保護矢量分析、相位伏安測試、電能計量接線矢量分析、諧波分析多種功能于一身。

6、  大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

7、  可檢測32次以內的電壓和電流諧波的幅值、百分比含量。

8、  可顯示諧波柱狀圖，對諧波含量分布一目了然。

9、  可顯示電壓電流的波形圖，做為簡單的數字示波器使用。

10、  可測量電壓和電流的綜合諧波失真度。

11、  用戶可隨時將測試的數據以記錄的形式保存，最多可存儲2000組。

12、  預留USB接口，可擴展做為優盤存儲設備。

產品參數：

1、    輸入特性

電壓測量范圍：0~450V。

電流測量范圍：0~6A。

2、    準確度

電壓、電流、頻率：±0.2%

功率：±0.5%

相角：±2°

3、    工作溫度：－15℃~ +40℃

4、    工作電源：內置大容量鋰離子充電電池或外接交流220V電源

5、    絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

         ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、    體積：250mm×160mm×60mm

7、    重量：1.8Kg
