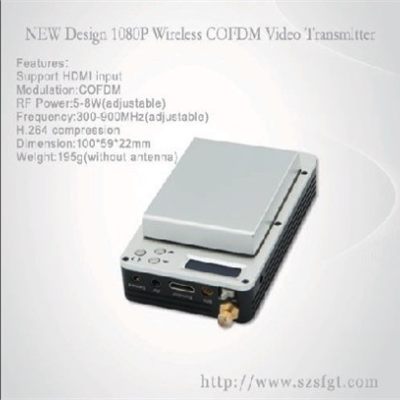

高清COFDM無人機專用微型數字無線圖傳系統

產品型號：SG-HDS1000A

產品特點：

1）采用COFDM調制技術，H.264圖像編碼技術

2）支持高清1080P、720P、

3）高性能、高容量鋰電池供電（電池可更換）

4）體積小、重量輕、攜帶方便，采用散熱片式鋁材機殼

5）支持非視距（NLOS），高速移動中傳輸

6）高度集成模塊化組合設計

7）采用高亮度、低功耗的OLED顯示控制界面

H.264高清無線圖像發射機，采用第4代移動通信的核心技術COFDM多載波調制技術，使用高效率的創新型H.264壓縮編碼方式，集成了高亮度、低功耗的OLED顯示控制界面，一體化成型設計，集數字調制、音視頻數字壓縮于一體，高度集成的高清移動、非視距數字圖像傳輸設備，體積小、重量輕，可以在有建筑物遮擋的環境中或高速移動中拍攝傳輸高品質全高清1080P的圖像與聲音。該產品廣泛用于高畫質高標準要求的無人機航空拍攝、軍事、隱蔽偵查、圖像監控、無線圖像實時傳輸?shù)阮I(lǐng)域

技術指標

工作電壓：DC7.2V（標配小型扣板鋰電池7.2V/1400mA）

工作電流：900mA

視頻輸入：

AV：3.5mm接口，外接標清模擬視頻信號

Camera：2.5mm接口，外接高清晰攝像頭

SDI：支持HD1080P、720P、576、480，帶音頻解嵌功能

輸出頻率：300~900MHz可選，步進1MHz（可定制其它頻率）

工作帶寬：2/2.5/4/8MHz

輸出功率：30dBm

加密方式：AES

調制方：COFDM

前向糾錯：1/2、2/3、3/4、7/8

保護間隔 ：1/32、1/16、1/8、1/4

視頻處理方式：H.264

參數控制方式：通過控制面板設置相關參數

射頻接口：SMA

工作溫度：-20℃～75℃

尺寸：100*59*22mm

重量：195g
